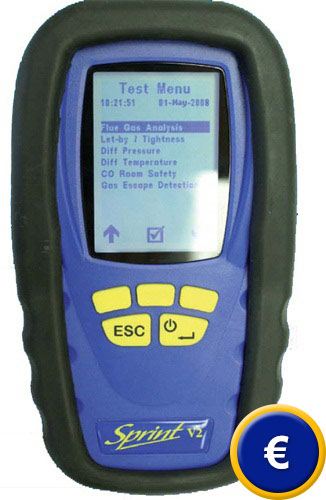

Analizador de combustión multifuncional
Sprint
analizador
de gas de combustión con funcionalidad
multiple para instalaciones de gas y
calderas / presión de aspiración y
diferencial / temperatura diferencial /
prueba de escape de gas / prueba
temporizada en sala de CO |
|
El analizador de gas de combustión es
una herramienta especial que proporciona
a los técnicos instaladores de
calefacción y de gas una ayuda para
poner en servicio y mantenimiento en
instalaciones de gas y calderas. Este
analizador de gas de combustion es
compacto, ligero y fácil de utilizar,
además incluye un cubierta de goma
magnética. El analizador de combustión
tiene una sonda de muestreo que tiene un
termopar integrado para la medición de
la temperatura del gas de combustión y
además incluye un conjunto de filtros de
agua integrado que funciona en cualquier
orientación. El filtro trampa de agua
incluido en la sonda permite eliminar de
la muestra las partículas en suspensión
a través de la cámara de agua y el
filtro reemplazable hace lo propio con
la humedad de la muestra de gas. El
analizador de combustion tiene una
pantalla LCD gráfica que le proporciona
un menú sencillo y así seleccionar las
funciones que necesite fácilmente. El
menú le permite seleccionar el analisis
de gas de combustión y otro tipo de
pruebas como por ejemplo el ajuste de
tipo de combustible, unidades de
medición y la base de eficiencia (bruta
o neta). Los resultados se registrar en
la memoria o se pueden exportar a una
impresora mediante el cable de
comunicaciones IR. La interfaz de
conexión USB le permite cargar los
archivos registrados y el control de los
diferentes ajustes del analizador de gas
de combustion. Hay otros modelos de
analizador de gas de combustión que
tiene habilitada la función con
BluetoothTM para cargar directamente la
información a una PDA compatible. Este
analizador de gas de combustion dispone
de siete versiones diferentes con el fin
de cumplir con los requisitos que
necesita el usuario. Cada analizador de
gas de combustion se suministra con un
kit completamente preparado y listo para
utilizar en una bolsa de transporte.
Este analizador de gas de combustión no
tiene protección ATEX por lo que no se
puede utilizar en ambientes con riesgo
de explosividad. El analizador de gas de
combustion puede ser calibrado y
certificado según la DIN ISO o ENAC
adicionalmente (para más información
póngase en contacto con nosotros).
Encontrará una visión general de todos
los analizadores de combustión
aquí. |
|
 |
-
Pantalla
gráfica completa
-
Entrada de
gas, termopar, presión
-
Funda de
goma magnética resistente
-
Sonda de
muestro de gas de combustión con
termopar integrado, con una longitud de
inserción de 250 mm, con indicador de
profundidad ajustable, cable de 2 m y
filtro trampa de agua
Ver /
imprimir instrucciones de uso del
analizador de gas de combustión
 |
-
Exportación
directa de los registros a una impresora
mediante interfaz IR
-
Selección de
10 tipos de combustible precargados
-
Unidades de
presión
-
Selección de
unidades de temperatura (ºC o ºF)
-
Función de fecha y hora
-
Eficiencia
bruta o neta
|
|
Ficha técnica |
|
Gas |
Rango |
Resolución |
Exactitud |
Limite de
detección |
Tiempo
de respuesta |
Tiempo
de recuperación |
|
Oxígeno
|
0-25% |
0,1% |
± 0,3% |
0,2% v/v |
50 s |
30 s |
|
Monóxido de
carbono (opción de compensación H2)
CO |
0-10.000 ppm |
1 ppm |
lectura de <20
ppm
± 3 ppm
>20 ppm
± 5% |
2 ppm |
90 s |
60 s |
|
Oxido nítrico |
0-1000 ppm |
1 ppm |
± 1 ppm |
1 ppm |
30 s |
30 s |
|
Dióxido de
carbono |
0-25% |
0,1 % |
±0,2% |
0,2% v/v |
50 s |
30 s |
|
Presión |
± 200 mBar |
<20 mBar
0,01 mBar
>20 mBar
0,1 mBar |
± 0,5 mBar |
--- |
--- |
--- |
|
Relación CO / CO2 |
0-0,9999 |
0,00001 |
--- |
--- |
--- |
--- |
|
XSair |
0-250% |
1% |
--- |
--- |
--- |
--- |
|
Temperatura |
-50 a 1000 ºC
(-58 ºF a 2012 ºF) |
± 1ºC |
--- |
--- |
--- |
--- |
|
Eficiencia |
0-100 % |
0,1 % |
--- |
--- |
--- |
--- |
|
Sonda de escape
de gas |
0-10.000 ppm gas
natural |
--- |
--- |
--- |
--- |
-- |
|
|
Rango de humedad |
0 a 95%, sin
condensación
|
|
Rango de
temperatura |
-10 ºC a 50 ºC
(14 ºF a 122 ºF) |
|
Pantalla |
LCD, con
gráficos, con iluminación de fondo azul |
|
Tiempo de
funcionamiento |
9 horas |
|
Tiempo de
recarga
|
6 horas |
|
Cargador /
fuente de alimentación |
con adaptador
para versión Europea
(cargador para vehículos opcional) |
|
Voltaje de
entrada del cargador |
230 V 50/60 Hz
AC |
|
Funda
|
protector de
goma magnético |
|
Tipo de
protección |
IP42 |
|
Especificaciones
de sonda |
Sonda de
combustión de eficiencia estándar, longitud
de inserción 250 mm con indicador de
profundidad ajustable, temperatura máxima de
800 ºC, empuñadura ergonómica de acero
inoxidable y termopar integrado más funda
protectora para este termopar, con una
longitud de 2500 mm |
|
Sonda de sensor
de fuga de gas |
sonda de escapa
de gas de cuello de cisne |
|
Dimensiones |
75 x 168 x 65 mm |
|
Peso |
440 g |
|
Modelos
disponibles |
|
Función |
Funcionalidad |
V2 |
V3 |
V4 |
V5 |
Combustibles estándar
- selección en menú |
Gas
natural, LPG, aceite pesado, aceite
ligero, carbón, bagazo, biomasa,
madera, coque y perdigones de madera
(otros a solicitud) |
X |
X |
X |
X |
|
Menú |
Navegación fácil de menú y operación
simple de tecla programable |
X |
X |
X |
X |
|
Botones
/ teclas de funciones |
Miniteclado de 5 teclas |
X |
X |
X |
X |
|
Alarma |
Alarma
de pantalla y sonora para indicar
niveles peligrosos de CO |
X |
X |
X |
X |
|
Smart
Purge |
Control
inteligente de velocidad de bomba.
Indicación integrada de fallo y
bloqueo de flujo. |
X |
X |
X |
X |
|
Bolsa de
transporte |
Bolsa
practica que se suministra de serie |
X |
X |
X |
X |
|
Filtro/colector de agua |
Cámara
combinada doble de colector de agua
y filtro de partículas de alta
capacidad, protege el elemento del
filtro y el instrumento contra daños |
X |
X |
X |
X |
|
Estándares |
Diseñado
de acuerdo con EN50379 y BS7967 |
X |
X |
X |
X |
|
Frecuencia de calibración |
Advertencia de que requiere una
calibración con 2 semanas de
anticipación |
X |
X |
X |
X |
|
Informes
de registro de datos |
Hasta
200 informes, según el tipo.
Visualización de los datos en
pantalla. |
X |
X |
X |
X |
|
|
Salida
de registro a PC |
X |
X |
X |
X |
|
Bluetooth TM |
Comunicación a PDA y PC |
|
X |
|
X |
|
Análisis
de gas de combustión |
CO, CO2,
relación CO/CO2,
eficiencia (neta o bruta), oxígeno,
exceso de aire, temperatura (ºC oºF) |
X |
X |
X |
X |
|
|
Presión |
X |
X |
X |
X |
|
|
Capacidad de gas de combustión NO y
NOx |
|
|
X |
X |
|
Presión
diferencial |
Presión
diferencial y dedicada, prueba de
presión de fuga de gas o prueba de
estanqueidad y hermeticidad de
acuerdo con IGE/UP/1B |
X |
X |
X |
X |
|
Temperatura diferencial |
Temperatura diferencial con una o
dos sondas |
X |
X |
X |
X |
|
|
Una
sonda de temperatura diferencial |
|
|
|
|
|
Prueba
de sala de CO |
Prueba
de acumulación de CO en sala
dedicada o pruebas de seguridad de
CO en sala estilo BS 7967 |
X |
X |
X |
X |
|
Prueba
de escape de gas |
A través
de sonda sensora de cuello de cisne
equipada con luz de búsqueda LED
blanca ultrabillante |
Opción |
Opción |
Opción |
Opción |
|
|

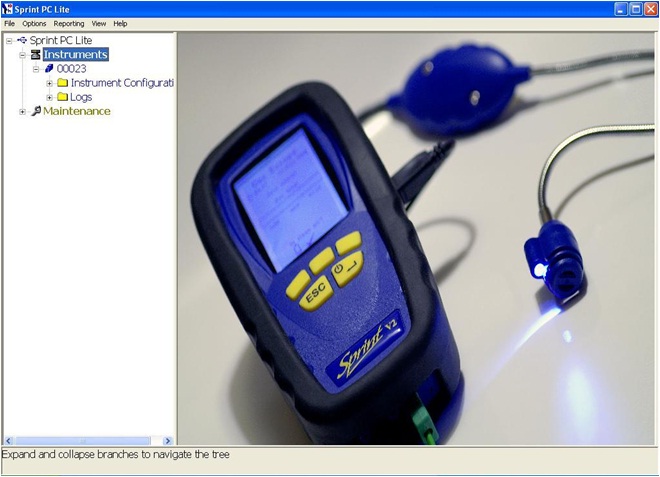

Imagen del
software del analizador de combustión |
 |
|
Contenido del envío
1 x analizador de gas de combustión, 1 x
funda de goma magnética, 1 x bolsa de
transporte, 1 x fuente de alimentación
de red y cargador de batería, 1 x sonda
de gases, incluido filtro trampa de
agua, 1 x software (excepto V1), 2 x
tubos de 1 m para presión (gas natural o
GLP), manual de uso |
|

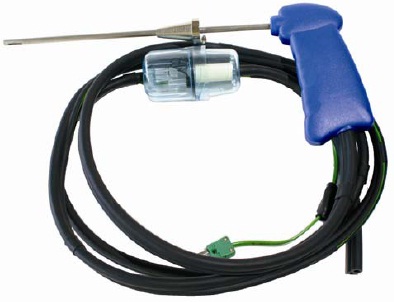

En esta imagen se puede ver la sonda de
gases con filtro trampa de agua incluido
en el envío del analizador de combustion
Sprint V |
|
Componentes opcionales |
|
-
Certificado de calibración ISO
Calibración de laboratorio y
certificación según la normativa ISO
(con la primera adquisición o para su
recalibración posterior). En el
documento se señala el nombre del
solicitante y el número de serie. |
 |
|
- Sonda de
escape de gas |
 |
- Impresora
Impresora por infrarrojos recargable
para el analizador de combustión serie
Sprint V |
 |
|
 |
 |
|
