Barómetro PCE-DB 2
barometro de precisión con memoria para 700 valores / con salida analógica y digital

El barómetro PCE-DB 2 es un aparato óptimo para la medición de la presión absoluta en un campo de medición de -1000...0...+2000 mbares. El barometro está equipado con memoria de datos así como con salida digital y analógica.
Con este barometro puede medir la presión atmosférica, también llamada presión barométrica, es la expresión del peso del aire (atmósfera) debido a la fuerza de gravitación de la tierra. Dicha presión a nivel del mar es de 1013,25 mbares en una atmósfera isotérmica. Antes de ser suministrado el barometro, la fábrica se encarga de ajustar el barómetro PCE-DB 2 para la medición de la presión barométrica a 1013 bares y cota cero (nivel del mar NM). Por ello hay que tener en cuenta el cambio de altitud a la hora de medir la presión absoluta con el barómetro.
Con una desigualdad de altitud de 8 m, resulta una diferencia de aprox. 1 mbar. En la pantalla del barómetro aparece el valor actual, dependiente de la situación meteorológica y de la altitud de la presión atmosférica. A menudo se requiere dicho valor como factor de corrección en mediciones exactas de parámetros físicos. Aquí encontrará otro barómetro con un equipamiento técnico similar, pero para medir presiones diferenciales.
Gracias a la medición de presión diferencial incorporada al barómetro se pueden observar los cambios respecto a la situación meteorológica o a la altitud. Además, el barómetro es ajustado a cero con la presión barométrica actual. Posteriormente se muestran, correctamente señalados, los cambios; el barómetro “cae“ o “sube“. Ascendiendo en el ascensor de un edificio alto, se nota la diferencia de altitud en la pantalla del barómetro. El barómetro PCE-DB 2posee un certificado de calibración ISO que puede adquirir adicionalmente. Este otro barometro el PCE-910 / 917 también posee certificado de calibración ISO, pero este tipo de barometro se utiliza para medir la presión de aire y para líquidos.
Disponemos de otro equipo con el que puede medir sobrepresión y presión negativa con salida analógica, con alta precisión y con dos modelos con rangos de hasta 2500 Pa (25 mbar).
Desde esteenlace tiene la posibilidad de acceder a una visión general donde podrá encontrar cualquier tipo de barómetro que necesite, si por el contrario necesita otro tipo de instrumento de medida desde aquí  puede acceder a nuestro listado general de productos.

• Memoria interna para 700 valores de medición

• Salida digital RS-232

• Salida analógica (-...+1V)

• Software-Windows opcional

• Auto power off

• Corrección - valor cero

• Bolsa incluida en el contenido del envío del barómetro

       Ver / imprimir las instrucciones de uso
                         del barómetro

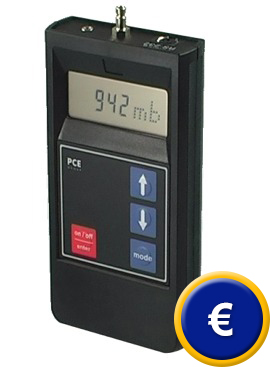

Vista del barómetro PCE-DB 2, en la que se puede ver claramente las mediciones realizas en la pantalla de LCD que tiene.

Barómetro de presión PCE-DB 2 para la medición de la presión absoluta (barométrica) con memoria en interfaz para el PC.

Barómetro PCE-DB 2 como medidor de vacío o de presión
El segundo campo de medición del barómetro sirve para la medición de la presión negativa o la sobrepresión con respecto a la atmósfera. Para ello, primeramente se ha de ajustar en el lugar el barómetro a cero con los índices actuales de compresión. Para la medición de dichos índices de compresión en un conducto de aire o depósito, se prepara una unión de mangueras con el racor de empalme a presión del PCE-DB 2. En la pantalla del barometro aparecerá, con la correspondiente señal, en un campo de un intervalo de -1000...+2000 mbares. El barómetro es de fácil manejo y seguro, se utiliza p. ej. para medir el vacío en ensayos de laboratorio o la sobrepresión en una instalación de ventilación de alta presión.

Logger de datos y puerto de conexión
El barómetro lleva integrada una memoria que permite guardar hasta 700 valores de medición, su expresión y/o tratamiento en el ordenador. El económico software (accesorio opcional) del barometro le permite la lectura y representación gráfica de los valores medidos, la activación de la función "Auto-off", la posición cero, el ajuste de unidades, internamente y del intervalo de memoria así como la visualización del voltaje de la batería. Se pueden exportar los valores de medición a otros programas (p. ej. MS-Excel).

Salida analógica
El barómetro puede ser conectado por salida analógica a un aparato registrador o a un sistema externo almacenador de valores de medición. El valor de la salida analógica a 0...2000 mbares, absoluto, es de 0...+1 volt. Para un ajuste diferencial, el valor de salida se guía según la sintonización cero.
0 mbares = 0 volt, -1000 mbares = - 0,5 volt, +2000 mbares = + 1 volt.

Enganche de conexión
En el barometro, la toma de presión se realiza provechosamente a través de una hembrilla neumática (disponible como accesorio) con boquilla porta tubo. La anchura luminosa del tubo es de 5 mm.

4 bares

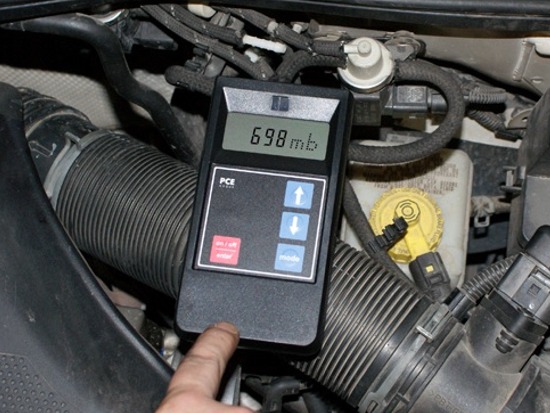

Medición de la presión absoluta de la salida del circuito de admisión de un vehículo.
La presión normal que alcanza esta válvula es de 1000 mbar por lo tanto se puede observar que hay un error.

Contenido del envío
 - 1 x barómetro con memoria de datos,
 - 1 x bolsa
 - manual de instrucciones

Contenido del envío del barómetro PCE-DB2 con su maletín.

Componentes adicionales

- Software compatible con Windows y cable de
  datos
- Zócalos de conexión (hembrillas neumáticas)
- Manguera de presión de silicona de 1 m


- Certificado de calibración ISO 9000
Para empresas que deseen incluir el barómetro en las herramientas internas o para la recali- bración anual (en caso de no utilizar el calibrador. La certificación ISO incluye una calibración de laboratorio que incluye un documento con todos los valores de medición.

Calibración y certificación del barómetro

Esto significa que es el mismo usuario es el que debe fijar y controlar el intervalo entre dos calibraciones del barometro. Nosotros recomendamos para el barómetro establecer un intervalo de calibración de 1 a 3 años. Ofrecemos al cliente nuestra ayuda profesional para resolver las dudas sobre el posible alto coste de la fijación de dicho intervalo.

¿Qué es la presión?
La presión la podemos definir como la magnitud física que expresa la fuerza ejercida por un cuerpo sobre la unidad de superficie, en donde para la mayoría de los casos se miden directamente por su equilibrio directamente con otra fuerza, como la de una columna liquida, un resorte, un embolo cargado con un peso, ..., o cualquier otro elemento que pueda sufrir una deformación cuando se le aplica la presión. La unidad en la que se mide la presión es el Pascal.
P = F / A
Podemos distinguir varios tipos de presión:
- Presión absoluta: es la presión de un fluido con referencia al vacío perfecto o cero absoluto. La presión absoluta es cero únicamente cuando no existe choque entre las moléculas lo que indica que la proporción de moléculas en estado gaseoso o la velocidad molecular es muy pequeña. Este termino se creo debido a que la presión atmosférica varia con la altitud y muchas veces los diseños se hacen en otros países a diferentes altitudes sobre el nivel del mar por lo que un termino absoluto unifica criterios. También disponemos de otro modelo de barómetro con el podrá medir la presión absoluta.
- Presión atmosférica o relativa: es el peso del aire de la atmósfera que ejerce una presión sobre un punto determinado de la superficie de la tierra. Generalmente, cuanto más aire hay sobre una zona más alta es la presión, con lo cual quiere decir que la presión atmosférica varia con la altitud. Por ejemplo, la presión atmosférica es mayor a nivel del mar que en la cima de una montaña. Para compensar la diferencia y así facilitar la comparación entre varias localizaciones con diferentes altitudes, la presión atmosférica es ajustada normalmente a la equivalente al nivel del mar (presión barométrica). Con este barometro podrá medir la presión atmosférica.
- Presión barométrica: es cuando la presión atmosférica es ajustada normalmente a la equivalente al nivel del mar. Esta presión barométrica varia con las condiciones meteorológicas, por lo tanto es una herramienta imprescindible para realizar las previsiones del tiempo. Por ejemplo con este barometro de que disponemos no tendrá ningún problema a la hora de realizar la medición de la presión barométrica del aire.

Este barometro es un altímetro, que a medida que se va ascendiendo en altitud, la presión atmosférica va disminuyendo y esta es la que se utiliza para la calibración del altímetro y de la estación meteorológica para la predicción del tiempo.
- Presión manométrica: es la fuerza que el peso de la columna de atmósfera por encima del punto de medición, ejerce por unidad de area. La unidad de medición de la presión manométrica en el sistema métrico decimal es el hectoPascal (hPa) que corresponde a una fuerza de 100 Newton (N) sobre un metro cuadrado de superficie.

A continuación le ofrecemos una tabla de conversión para las mediciones que ha registrado con el barómetro, en la que puede determinar de manera rápida y fácil el rango de presión en el que usted trabaje habitualmente, en distintas unidades utilizadas habitualmente en medidas de presión:

Si desea ver o imprimir la sección correspondiente del barometro en nuestro catalogo
pinché el símbolo de PDF.

Aquí encontrará la lista completa de todos los medidores de la oferta de PCE Group.
