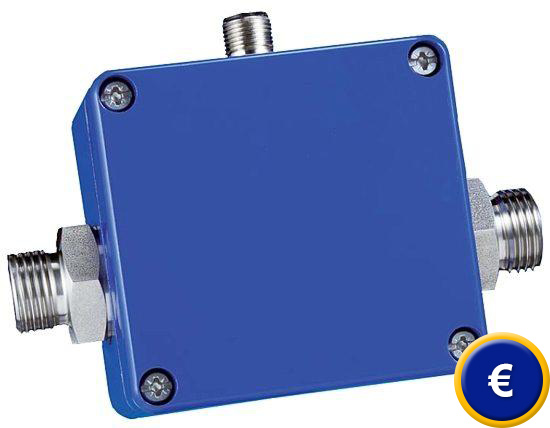

Transmisor de caudal electromagnético PCE-VMI
transmisor de caudal para la medición de todos los líquidos eléctricamente conductores / sin piezas móviles / no tiene desgaste mecánico / no tiene pérdida de carga adicional

Gracias a su compacta construcción, el transmisor de caudal electromagnético hace posible su uso en la construcción de máquinas y plantas. El transmisor de caudal electromagnético se puede emplear donde los transmisor de caudals con piezas móviles, como por ejemplo transmisor de caudals de aspas, no se pueden usar debido a la suciedad. Sirve para la medición continua del caudal o para la dosificación de líquidos eléctricamente conductores con una conductividad mínima de 50 μS/cm. El transmisor de caudal electromagnético funciona según el principio de inducción magnética: El tubo de medición se encuentra en un campo magnético. Si un medio conductor fluye a través del tubo de medición de forma perpendicular al campo magnético, se induce una tensión al medio que es proporcional a la velocidad del flujo media, y que es captada por dos electrodos. Como salida de señal se emite una señal de frecuencia proporcional al caudal. En caso que tenga preguntas sobre el transmisor de caudal, consulte la ficha técnica a continuación o póngase en contacto con nosotros en el número de teléfono 902 044 604 para España, +34 967 543 695 para Latinoamérica e internacional o en el +56 2 29381530 para Chile. Nuestros técnicos e ingenieros le asesorarán con mucho gusto sobre este transmisor de caudal y sobre cualquier producto de nuestros sistemas de regulación y control, medidores o balanzas de PCE Ibérica S.L.

Información del transmisor de caudal  Instrucciones del transmisor de caudal  Certificado de la CE para el transmisor de caudal  Video del transmisor de caudal  Software del transmisor de caudal  Hoja de datos del transmisor de caudal

Transmisor de caudal electromagnético PCE-VMI

- Sin piezas móviles

- No tiene desgaste mecánico

- Sección tubular libre

- Sin pérdida de carga adicional

- Resistente a líquidos sucios

- No necesita inspecciones

- Respuesta rápida (<500 ms)

- Requisitos mínimos en la entrada del conducto

Especificaciones técnicas

Tipo

VMI 7

VMI 10

VMI 20

Rango de medición

1 ... 20 l/min

2 ... 40 l/min

10 ... 180 l/min

Precisión

±2 % del valor de medición

±1 % del valor de medición

±2 % del valor de medición

Envío de señal a partir de

aprox. 0,5 l/min

aprox. 1 l/min

aprox. 5 l/min

Reproducibilidad

2 %

1 %

2 %

Conductividad del medio

Agua y otros líquidos conductivos / 50 µS/cm
(conductividades más bajas influyen en la precisión de la medición)

Temperatura del medio

máx. 75 ºC

Temperatura ambiental

5 ... 70 ºC

Presión nominal

PN 16

Diámetro nominal

DN 7

DN 10

DN 20

Tipo de conexión

G 1/2"-ISO 228 exterior

G 1/2" -ISO 228 exterior

G 1"-ISO 228 exterior

Indicación de caudal

LED verde, parpadea proporcional al caudal

Señales de salida

Frecuencia de repetición de impulsos

855 impulsos/l

855 impulsos/l

200 impulsos/l

Resolución

1,2 ml/impulso

1,2 ml/impulso

5 ml/impulso

Formas de onda

Señal rectangular NPN colector abierto, ciclo de trabajo 50:50

Señal rectangular NPN colector abierto, ciclo de trabajo 50:50

Señal rectangular NPN colector abierto, ciclo de trabajo 50:50

Intensidad de la señal

máx. 20 mA, corriente limitada

máx. 20 mA, corriente limitada

máx. 20 mA, corriente limitada

Tensión Pull-up máxima

30 VDC

30 VDC

30 VDC

Opcional:
Salida 4 ... 20 mA analógica (con coste adicional)

Especificaciones generales

Tiempo de respuesta

<500 ms

Conexión eléctrica

conector M12x1

Alimentación

24 VDC ±10 %

Corriente de entrada

máximo 80 mA

Contramedidas

resistente a sobretensiones (hasta 30 V) y protegido contra la inversión de polaridad (hasta -30 V)

Tipo de protección

IP 65

Dimensiones del transmisor de caudal VMI 7 y VMI 10

Dimensiones del transmisor de caudal electromagnético VMI 7 y VMI 10

Dimensiones del transmisor de caudal VMI 20

Dimensiones del transmisor de caudal electromagnético VMI 20

Contenido del envío
1 x transmisor de caudal electromagnético PCE-VMI, instrucciones de uso
¡Atención!
El cable de conexión no se incluye con el envío

Componente adicional

- Certificado de calibración de fábrica
Para empresas que deseen integrar su transmisor de caudal electromagnetico en su control interno de calidad. Este certificado de calibración de fábrica contiene una calibración de laboratorio que incluye el certificado con todos los valores de medición.

Certificado de calibración ISO para el transmisor de caudal electromagnetico PCE-VMI
