Pinza amperimétrica digital para convertidores de frecuencia F3N
Pinza amperimétrica digital para
medir el valor efectivo real de corrientes
alternas en convertidores de frecuencia / forma de seno o distorsionada / con cualquier forma de onda y frecuencia
|
La pinza amperimétrica
digital para convertidores de frecuencia F3N
se emplea para la medición de corriente y
frecuencia (1000 A y hasta 10kHz). La pinza amperimetrica
digital para convertidores de frecuencia F3N
se emplea también en caso de señales
distorsionadas como por ejemplo en
convertidores, reguladores de revoluciones,
controladores tiristor y conmutadores. La pinza amperimétrica es la solución segura para medir
el valor efectivo real de corrientes alternas, sea en forma de seno, distorsionada o de cualquier forma de onda o frecuencia (True RMS). La medición con la pinza amperimétrica digital para convertidores de frecuencia se hace siempre directo y sin interrumpir el funcionamiento. La medición de valores pico de corriente se consigue durante un ms
(Función PEAK). La función Smooth de la
pinza amperimétrica digital para convertidores
de frecuencia es la filtración de
los valores medidos que dura 3 segundos
tanto para corriente como para frecuencia. Gracias al fácil manejo con sólo 6 teclas, cada indicación se puede guardar mediante la tecla HOLD. En la pinza amperimétrica digital para convertidores de frecuencia F3N, el
registro de los valores mín., máx. y valor promedio también se realiza con la tecla HOLD. Además es posible la detección de armónicos. Si tiene más preguntas sobre la pinza amperimétrica, consulte la siguiente ficha técnica o llámenos:
902 044 604 para España,
para Latinoamérica e
internacional +34 967 543 695 o en el número +56 2 24053238
para
Chile. Nuestros técnicos e ingenieros le atenderán con mucho gusto sobre la
pinza amperimétrica
o sobre todos los demás productos en el campo de los sistemas de regulación y control,
la tecnología de laboratorios, los medidores
o de las balanzas
de PCE Ibérica S.L.
|
|
|
- Medición de corriente y frecuencia en señales
con forma de seno y distorsionadas
- Medición del valor efectivo real (True RMS)
- Medición directa, sin interrupción del
funcionamiento
- Guardado de la indicación (Función Hold)
- Valores máx., mín.- y promedio
|
- Medición de valores pico de corriente durante
1 ms (Función Peak)
-
Filtrado de valores medidos durante 3 segun-
dos en corriente
y frecuencia (función Smooth)
- Indicación del estado de la batería
- Función de desconexión automática
|
Ficha técnica pinza amperimetrica para osciloscopios serie E
|
Rango de medición corriente
|
0,3 ... 400 A / ... 700 A efectivo real
1000 A pico
|
Precisión
|
2 %
L |
Frecuencia
|
0,5 Hz ... 1 kHz / ... 10 kHz
|
Precisión
|
1 %
L |
Factor vértice
|
máx. 5 al final del rango
|
Pantalla
|
LCD
|
Indicación digital
|
10 000 puntos de medición
|
Indicación analógica
|
Gráfico de barras analógico con 40 segmentos
|
Frecuencia operativa
|
0,5 Hz ... 10 kHz (en sistema estable)
5 Hz ... 2 kHz (con frecuencia variable)
|
Diámetro de encierre
|
42 mm
|
Alimentación
|
9 V batería alcalina
|
Tiempo operativo
|
aprox. 80 horas
|
Tensión máx. permitida
|
1000 V efectivos
|
Protección
|
IP 30
|
Dimensiones
|
232 x 98 x 44 mm
|
Peso
|
500 g
|
Tipo de protección
|
IP 40
|
Condiciones ambientales
|
-10 ...
+55 °C
< 90 % H.r
|
Norma
|
IEC 61010-2-032, 600 V, CAT III
|

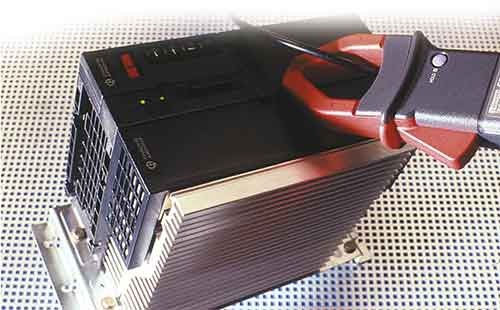

La pinza amperimetrica digital para convertidores de frecuencia en la
medición tras el convertidor de frecuencia
|
Contenido del envío pinza amperimétrica digital para convertidores de frecuencia F3N
1 x pinza amperimétrica digital para convertidores de frecuencia F3N, 1 x bolsa de transporte, 1 x batería de bloque de 9 V, 1 x instrucciones de uso
|
|
|
