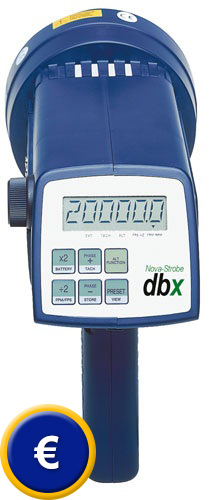

Estroboscopio con acumulador Nova Strobe dbx
estroboscopio portátil con acumulador para el profesional /
30 ... 20000 flashes por minuto / desfase / entrada y salida trigger

El estroboscopio Nova Strobe dbx se usa para medir las revoluciones y oscilaciones, así como para la observación de movimientos. Gracias a su diseño ergonómico y su peso ínfimo puede realizar mediciones con este estroboscopio incluso en lugares de difícil acceso. La frecuencia del flash se ajusta mediante un botón giratorio y se lee en pantalla. El estroboscopio dispone adicionalmente de una entrada y una salida trigger, lo que permite una sincronización o disparo externo. La tensión de alimentación se efectúa a través de un acumulador recargable. Esto hace que el estroboscopio sea completamente flexible en su uso. La experiencia muestra que el acumulador puede ser usado durantes muchos años. El manejo del estroboscopio se realiza a través de las 6 teclas en la parte frontal. La pantalla de fácil lectura y con iluminación de fondo, y un botón giratorio en el lateral permiten un manejo rápido y sencillo. Encontrará más estroboscopios nuestros en la página principal de estroboscopios. Si tiene alguna pregunta sobre el estroboscopio con acumulador, consulte la siguiente ficha técnica o póngase en contacto con nosotros en el número de teléfono +34 967 513 548 o en el número +56 2 24053238 para Chile. Nuestros técnicos e ingenieros le asesorarán con mucho gusto sobre este estroboscopio con acumulador y sobre cualquier producto de nuestros sistemas de regulación y control, medidores o balanzas PCE Ibérica S.L.

Estroboscopio con acumulador

- Alimentación por acumulador
- 30 ... 20000 flashes por minuto
- Desfase
- Posibilidad de disparo externo
- Ajuste del flanco
- Pantalla con iluminación de fondo

- Tubo xenon enchufable
- Carcasa de plástico robusto
- Manejo rápido y sencillo a través del botón
  giratorio
- Alta precisión
- Componente de red se incluye en el envío

Entrada trigger

La entrada trigger permite un disparo externo del estroboscopio. La conexión se realiza mediante un conector jack de 3,5 mm de 3 polos. La entrada es compatible con TTL (máximo 24 V).
Cuota de impulsos mínima: 500 ns
Desfase: typ. 13 µn entre impulso trigger y flash. Puede seleccionar el flanco (ascendente o descendente).
El oscilador interno y el botón giratorio para el ajuste de la frecuencia están desactivados mientras el conector jack esté enchufado.

Salida de disparo

La salida de disparo permite sincronizar el estroboscopio con otros aparatos. La conexión se realiza a través de un conector Jack de 3,5 mm de 2 polos. La salida es compatible con TTL y corresponde a la frecuencia del flash del estroboscopio. Puede seleccionar el flanco (ascendente o descendente). Duración del impulso: 40 μs

Especificaciones técnicas

Rango de frecuencia
Estroboscopio




Tacómetro

30,0 ... 20.000,0 r.p.m. (flashes por minuto)
0,5 r.p.s. ... 333,33 r.p.s. (flashes por segundo)
Ajustable a través de botón giratorio, teclado o disparo externo.

Indicación de las revoluciones con disparo externo
Rango: 5,0 a 250.000 r.p.m. con sensor opcional

Tacómetro

Indicación de las revoluciones con disparo externo
Rango: 5,0 a 250.000 r.p.m. con sensor opcional

Resolución

0,01 r.p.m. a 1 r.p.m (ajustable)
0,1 r.p.m. Resolución máx. por debajo de 9999,99 r.p.m.

Precisión
Estroboscopio
Tacómetro

±0,002% del valor en pantalla o ± último dígito
±0,001% del valor en pantalla o ± último dígito

Duración del flash

10 µs a 25 µs

Energía del flash

typ. 230 mJ / flash, 13 W como promedio

Tubo del flash

tubo xenon enchufable (tipo L1903)
Duración típica: 100 millones de flashes

Pantalla

LCD de 2 líneas de 13 mm / Altura de los dígitos: 7 mm
6 dígitos numéricos y 5 dígitos alfanuméricos

Manejo

6 teclas en la parte frontal y botón giratorio dinámico para el ajuste de las revoluciones en la parte lateral

Batería

acumulador interno recargable NiMH
capacidad para aprox. 120 min.
a 1800 r.p.m. o 60 min a 6000 r.p.m.
Tiempo de carga: aprox. 4 h a 5 h

Entrada

Trigger externo del estroboscopio, señal TTL hasta máx. 24 VDC

Salida

sincronización con otro equipos, señal de impulso 40 µs; 3,3 VDC

Alimentación del sensor

6 VDC

Alimentación

6 VDC mediante acumulador recargable e interno NiMH

Condiciones ambientales

0 ... 40 °C

Dimensiones

Carcasa: 93 mm x 90 mm x 229 mm
Carcasa del reflector: diámetro 122 mm
Asidero: Longitud 108 mm

Carcasa

de plástico robusto

Contenido del envío
1 x estroboscopio con acumulador Nova Strobe dbx, 1 x acumulador recargable, 1 x cargador,
1 x instrucciones de uso

Componentes opcionales

Bombilla xenón de repuesto
La vida de la bombilla xenón es muy alta. Pero si piensa usar el estroboscopio para trabajos externos y efectuar mediciones para sus clientes, le aconsejamos que lleve siempre una bombilla de repuesto y evitar así sorpresas desagradables.

Certificado de calibración ISO
Para empresas que deseen integrar el estroboscopio en su control interno de calidad o que lo deseen enviar anualmente para su recalibración. El certificado según la normativa ISO contiene una calibración de laboratorio incluido el certificado con todos los valores de medición. Los datos de la empresa o de la persona que lo encarga también se documentan en el certificado.

- Protección transparente contra salpicaduras de agua
- Sensor óptico (circular) con clavija, Diffus
Diámetro: M16,
Distancia de conmutación sn: 0,9 m / ±45°,
Frecuencia de muestreo: hasta 4166 Hz,
NPN,
cable de 2,4 m con conector Jack de 3,5 mm
