Tubo venturi PCE-VR
Tubo venturi para la medición del caudal del
aire en m³/h en tuberías y conductos de
ventilación / medidor de caudal con modelos
hasta un máximo de 8.000 m³/h
|
|
El caudalímetro es un
tubo venturi para la medición del caudal en
tuberías y conductos de ventilación. Gracias
a su carcasa de una pieza de
polipropileno, el caudalímetro es un tubo venturi sencillo de manejar. El tubo venturi
se fabrica según la normativa DIN EN ISO
5167 con perfil de acoplamiento según ISA
1932. El curso del flujo, tan importante
para la medición, se alcanza mediante el
procedimiento especial de deformación del
material termoplástico. El tubo venturi
tiene una precisión de paso muy alta gracias
a que la brida de conexión está centrada de
forma óptima, lo que permite una instalación
rápida en la tubería. Gracias a que su
superficie es extremadamente lisa, el tubo
venturi cuenta con unas condiciones de flujo
muy buenas. El principio de medición venturi
se usa para medir la velocidad del flujo de
gases. La presión del tubo venturi alcanza
su valor mínimo en la sección transversal
más estrecha del tubo, lo que equivale a que
la velocidad del flujo de aire sea la más
alta en ese punto. Si desea más información
sobre caudalímetros pinche por favor
aquí. |
-
Capacidad de lectura
rápida en m³/h
-
Versión corta
-
Versión larga
-
Versión con
manguito
-
Versión con
brida
-
Con indicador
montado en el exterior
-
Presión
máxima de la instalación 1,5 kg/cm2
= 1,5 bar
-
Instalación
rápida
-
Certificado de
calibración de fábrica opcional
Ver / imprimir
la tabla con las diferentes
versiones
del tubo venturi PCE-VR
 |
Tubo venturi PCE-VR |
|
Especificaciones
técnicas |
|
Rango de medición |
100 ... 8.000 m³/h |
|
Precisión |
±2 % |
|
Capacidad de lectura |
según modelo |
|
Versiones |
Versión con brida / con manguito |
|
Carcasa |
polipropileno |
|
Color |
gris |
|
Temperatura ambiental |
0 ... +80 ºC |
|
Norma |
DIN EN ISO 5167 / ISA 1932 |
|
Versiones |
|
Versión corta |
Diámetro
nominal |
Rango |
Capacidad de lectura |
Versión con
brida |
Versión con manguito |
|
Ø 160 |
100-1500 m³/h |
50 m³/h |
PCE-VR-160KF |
PCE-VR-160KM |
|
Ø 200 |
200-2500 m³/h |
50 m³/h |
PCE-VR-200KF |
PCE-VR-200KM |
|
Ø 250 |
300-3500 m³/h |
50 m³/h |
PCE-VR-250KF |
PCE-VR-250KM |
|
Versión larga
Ver / imprimir la tabla con las
diferentes versiones
|
Diámetro nominal |
Rango |
Capacidad de lectura |
Versión con brida |
Versión con manguito |
|
Ø 110 |
100-700 m³/h |
100 m³/h |
PCE-VR-110LF |
PCE-VR-110LM |
|
Ø 125 |
100-1000 m³/h |
100 m³/h |
PCE-VR-125LF |
PCE-VR-125LM |
|
Ø 140 |
200-1250 m³/h |
100 m³/h |
PCE-VR-140LF |
PCE-VR-140LM |
|
Ø 160 |
200-1500 m³/h |
100 m³/h |
PCE-VR-160LF |
PCE-VR-160LM |
|
Ø 180 |
300-2000 m³/h |
100 m³/h |
PCE-VR-180LF |
PCE-VR-180LM |
|
Ø 200 |
300-2500 m³/h |
100 m³/h |
PCE-VR-200LF |
PCE-VR-200LM |
|
Ø 225 |
500-3000 m³/h |
100 m³/h |
PCE-VR-225LF |
PCE-VR-225LM |
|
Ø 250 |
500-4000 m³/h |
100 m³/h |
PCE-VR-250LF |
PCE-VR-250LM |
|
Ø 280 |
1000-5000 m³/h |
100 m³/h |
PCE-VR-280LF |
PCE-VR-280LM |
|
Ø 315 |
1000-6000 m³/h |
100 m³/h |
PCE-VR-315LF |
PCE-VR-315LM |
|
Ø 355 |
1000-8000 m³/h |
100 m³/h |
PCE-VR-355LF |
PCE-VR-355LM |
|
|
Imágenes de uso |
|
Aquí observa el
tubo venturi PCE-VR
instalado en una tubería. |
Aquí ve el
tubo venturi PCE-VR instalado
en un conducto de ventilación. |
|

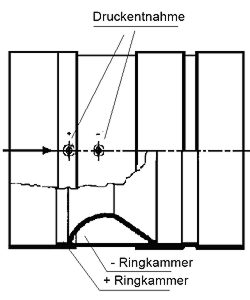

Versión con manguito
Aquí ve el croquis del
tubo venturi PCE-VR en versión con manguito. |
Versión con brida
Aquí ve el croquis del
tubo venturi PCE-VR en versión de brida. |
|
Contenido del envío |
|
1 x
Tubo
venturi PCE-VR con indicador en m³/h montado |
|
- Certificado de
calibración de fábrica
Para empresas que
deseen integrar su tubo venturi en su
control interno de calidad. Este certificado
de calibración de fábrica contiene una
calibración de laboratorio que incluye el
certificado
con todos los valores
de medición. |
 |
|
 |
 |
|
