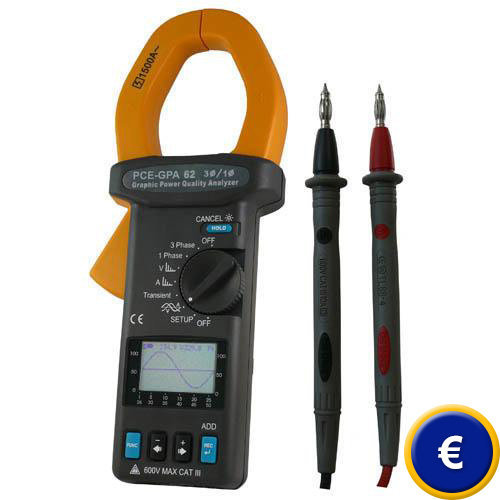

Analizador de armónicos trifásico PCE-GPA 62

Analizador de armónicos trifásico PCE-GPA 62 analizador de red / medidor de potencia y medidor de energía (tiempo real) con registro de datos, pantalla gráfica, interfaz para PC y software
El analizador de armónicos trifásico (Graphic Power Quality Analyzer) PCE-GPA 62 sirve para la medición de una o tres fases de la potencia activa, reactiva y aparente, el factor de potencia, el ángulo de fase, la energía, la tensión, la corriente, así como los picos y armónicos hasta la 50º forma de onda armónica. Para ello la pantalla gráfica integrada le muestra de forma óptima los valores del analizador de red. Los valores de medición se pueden registrar y transferir posteriormente al PC para su análisis. El PCE-GPA 62 es un aparato de mano profesional con el que puede determinar múltiples parámetros. Gracias a la iluminación de fondo de la pantalla, puede hacer una lectura precisa de los valores aún si las condiciones de luz no son óptimas. Aunque el analizador de armónicos se envía calibrado de fábrica, puede ser calibrado opcionalmente en el laboratorio y certificado según la normativa ISO (con el primer pedido para la recalibración anual). Aquí dispone de una visión general donde podrá encontrar el analizador que más se ajuste a sus necesidades. Si tiene alguna pregunta sobre el analizador de armónicos trifásico, consulte la siguiente ficha técnica o póngase en contacto con nosotros en el número de teléfono +34 967 543 548 para España o en el número +56 2 562 0400 para Latinoamérica. Nuestros técnicos e ingenieros le asesorarán con mucho gusto sobre este analizador de armonicos trifasico y sobre cualquier producto de nuestros sistemas de regulación y control, medidores o balanzas PCE Ibérica S.L.


- Comprobación en tiempo real, registro y medición de tensión y corriente (efectiva real) - Mide el factor de potencia y ángulo de fase, frecuencia, energía, potencia activa, potencia reactiva y potencia aparente, (1 fase o 3 fases en redes simétricas). - Diámetro máximo del conductor: 55 mm - Pantalla gráfica - Desconexión automática a los 15 min. (se puede desconectar la función) - Calibración ISO opcional Ver / imprimir la instrucciones de uso del analizador de armónicos
La pantalla gráfica le muestra los valores en cifras.	O también le puede mostrar los valores en forma de curva.
Teclas de goma suave que facilitan la programación y el ajuste	Selección de funciones en forma de conmutador giratorio del analizador de amónicos PCE-GPA 62
Interfaz óptico en la parte posterior del analizador de armónicos PCE-GPA 62	Adaptador óptico (interfaz óptica a USB, 2 m de cable).
Especificaciones técnicas
Valores de medición Medición de tensión Picos de tensión (> 10V) Medición de corriente Picos de corriene (> 20A) Potencia activa P Potencia aparente S Potencia reactiva Q Factor de potencia PF Ángulo de fase Medición de frecuencia (U > 50 V) Energía activa Energía aparente Energía reactiva Armónicos en la tensión (relativo) 50 - 60 Hz > 80 V AC Armónicos en la tensión (absoluto) 50 - 60 Hz > 80 V AC Armónicos en la corriente (relativo) 50 - 60 Hz > 80 V AC Armónicos en la corriente (absoluto) 50 - 60 Hz > 80 V AC Distorsión de armónicos total (THD-F) 50 - 60 Hz > 80 V y > 20 A	Rangos de medición / Precisión / Resolución 4,0 ... 600,0 V valor efectivo real ± 0,5 % del valor ± 5 dígitos / 0,1 V 50 Hz - 60 Hz / ± 5 % ± 50 dígitos 4,0 ... 1500,0 A valor real efectivo 50 Hz - 60 Hz / ± 5 % ± 50 dígitos 10 W ... 9999 kW en 5 rangos de medición ± 1 % del valor + 20 dígitos (>20 V y >20 A) ± 2 % del valor + 40 dígitos (>20 V y >20 A) 0,1 W ... 1 kW según el rango de medición 10 VA ... 9999 kVA en 5 rangos de medición ± 1 % del valor + 20 dígitos (>20 V y >20 A) ± 2 % del valor + 40 dígitos (>20 V y >20 A) 0,1 VA ... 1 kVA según el rango de medición 10 VAr ... 9999 kVAr en 5 rangos de medición ± 1 % del valor + 20 dígitos (>20 V y >20 A) ± 2 % del valor + 40 dígitos (>20 V y >20 A) 0,1 VAr ... 1 kVAr según el rango de medición 0,000 ... 1,000 ± 0,04 (>20 V >20 A) / 0,001 ± 0,1 (>20 V >20 A) / 0,001 -180 ... +180 / ±1 / 0,1 0 ... +360 / ±1 / 0,1 46 ... 65 Hz ±0,3 Hz / 0,1 Hz 0 ... 999.999 kWh ± 1 % del valor + 20 dígitos 0 ... 999.999 kVAh ± 1 % del valor + 20 dígitos 0 ... 999.999 kVarh ± 1 % del valor + 20 dígitos 1 - 20 th / ± 2 % / 0,1 % 21 - 50 th / ± 4 % del valor ± 2 % / 0,1 % 1 - 20 th / ± 2 % / 0,1 % 21 - 50 th / ± 4 % del valor ± 0,5 % / 0,1 % 1 - 20 th / ± 2 % / 0,1 % 21 - 50 th / ± 4 % del valor ± 2 % / 0,1 % 1 - 20 th / ± 2 % del valor ± 0,4 A / 0,1 A 21 - 50 th / ± 4 % del valor ± 0,4 A / 0,1 A 0,0 - 20 % / 2 % / 0,1 % 20,1 - 100 % / ± 6 % del valor ± 1 % / 0,1 % 100,1 - 999,9 % / ± 10 % del valor ± 1 % / 0,1 %
Apertura máx. de la pina	55 mm
Selección de rango	automática
Indicación de sobrerango	"OL = Overload
Memoria	50.000 registros de datos
Interfaz	USB
Software y cable de datos	ambos en el envío, se puede utilizar con Win 2000, XP, y ME
Pantalla	pantalla LCD gráfica, 128 x 64 con iluminación de fondo
Alimentación	2 baterías de 1,5 V tipo AA
Consumo de energía	aprox. 10 mA
Dimensiones	271 x 112 x 46 mm
Peso	650 g, baterías incluidas
Condiciones ambientales	85 % máx. de H.r. / -10 ... + 50 °C
Tipo de protección / Normativa	CAT III 600 V / EN 61010-2-032
Uso del analizador de armónicos


Esquema de conexión
Medición del valor promedio de la forma de onda (RMS), THD-F y los armónicos	Medición de potencia trifásica, potencia, factor de potencia
Medición de potencia de una fase
Software
El software le indica los datos como una curva, como gráfico analógico	El software también le indica los datos como columnas con cifras.
Contenido del envío 1 x analizador de armónicos de 1 a 3 fases PCE-GPA 62, 2 x puntas de medición aisladas con 2 m de cable cada una, 2 x baterías, 1 x maletín, 1 x cable USB para PC, 1 x software (en inglés) e instrucciones de uso
Accesorios opcionales disponibles - Certificado de calibración ISO (para empresas que deseen incorporar su analizador de armónicos en el control interno de calidad o recalibrarlo anualmente. El certificado según la normativa ISO contiene una calibración de laboratorio incluido el certificado con todos los valores de medición.

Aquí encontrará otros productos parecidos bajo la clasificación "Analizador potencia": - Analizador de potencia PCE-PA 6000 (analizador de uso universal para analizar cableados) - Analizador de potencia PCE-UT232 (analizador digital de potencia y energía con memoria, USB, software) - Analizador de potencia PCE-360 (analizador de tres fases y medidor de energía, memoria de datos, interfaz y software) - Analizador de potencia PCE-830 (mediciones de 1a 3 fases de todas las magnitudes eléctricas, con memoria, ...)
Atención en el uso del analizador de energía/ aviso de seguridad: - No use ni el analizador de energía, las pinzas ni el cable cuando sea evidente que están dañadas. - Tenga mucho cuidado sobre todo cuando efectúe mediciones en conductores de platinas. - Para evitar daños en el analizador de energía, efectúe por favor únicamente mediciones dentro de los rangos de especificados (evitando los límites de los rangos). Tenga siempre en cuenta las indicaciones de advertencia. - No exponga el analizador de energía a temperaturas extremas, a la radiación solar directa, a humedad relativa extrema o al agua. - Evite sacudidas extremas. Coloque el analizador de energía siempre con cuidado. - Antes de encenderlo debería estabilizar el analizador de energía a la temperatura ambiental (importante cuando se transporta de lugares fríos a calientes y viceversa). - Los trabajos de reparación y manutención, así como la simple apertura del analizador de energía eléctrica deben ser efectuados únicamente por técnicos cualificados de PCE-Instruments. - No apoye el analizador de energía con su parte frontal contra la superficie de trabajo para evitar posibles daños en el dispositivo de mando. - Use el analizador de energía en interiores de edificios. En caso que lo haga en el exterior únicamente cuando las condiciones ambientales sean secas. - No exponga el analizador de energía mientras lo está usando a radiación solar directa, altas temperaturas, alta humedad o humedad de condensación. - El analizador de energía no está protegido contra polvo y agua (tenga esto muy en cuenta). - No exponga el analizador de energía en áreas corrosivas o de gases explosivos. - No use nunca el analizador de energía con manos húmedas. - Utilice siempre los trajes de seguridad (guantes especiales...). - Antes de conectar las líneas de prueba o las pinzas, desconecte siempre con anterioridad el medidor. - Para evitar daños o un corto circuito, deje el objeto a medir sin corriente antes de conectarlo al analizador de energía o a las pinzas. - Las entradas de medición no están separadas unas de otras. Cuando conecta una parte, las demás también están en funcionamiento. - Retire todas las líneas de medición que no desee usar de las instalaciones. - Conecte primeramente el cable de prueba al analizador de energía y después a la pieza a comprobar. - Sitúe con cuidado las líneas de prueba.
