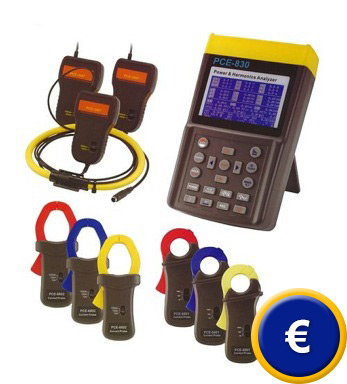

Cofímetro PCE-830
cofimetro de 3 fases, medidor de energía y analizador de armónicos
con memoria, puerto para PC y sofware |
|
El cofímetro PCE-830 (Power and Harmonics Analyzer) sirve para la medición de una a tres fases de magnitudes eléctricas en la red de corriente alterna. Este cofimetro además de detectar las magnitudes de medición "normales" como tensión, corriente, frecuencia, potencia y energía, también indica, según la normativa EN50160, los valores armónicos, interarmónicos y asimétricos. Interferencias en la red como interrupciones, robos, sobretrensiones temporales o transitorios (a partir de 16 µs) son detectadas con sus valores correspondientes. La pantalla LCD, que cuenta con un buen contraste y una matriz de puntos con iluminación de fondo, le muestra hasta 35 parámetros simultáneamente. Se pueden adaptar hasta 3 pinzas de corriente simultáneamente. En el modo de registro de datos puede memorizar hasta 17.470 valores de medición (3 fases / 4 conductores), en el caso más sencillo hasta 52.400 valores de medición (1 fase / 2 conductores), repartido entre 85 registros. Todo esto hace que el cofímetro PCE-830 pueda usarse de forma óptima para el análisis de larga duración. Los valores de medición obtenidos pueden ser enviados a voluntad al ordenador y ser procesados con el software de análisis correspondiente. El contenido del envío contiene todo lo que necesita para efectuar las mediciones y el análisis (incluido el software y el cable de datos). Aunque el cofímetro se envía calibrado de fábrica, puede ser calibrado opcionalmente en el laboratorio y certificado según la normativa ISO (con el primer pedido para la recalibración anual). En este enlace puede ver otro cofimetro de tres fases y medidor de energía, memoria de datos, interfaz y software. Encontrará una visión general del cofímetro que más se ajuste a sus necesidades.
|
|
Las tres combinaciones posibles PCE-830 + PCE-6801 (Set 1)
PCE-830 + PCE6802 (Set 2) o PCE-830 + PCE-3007 (Set 3)
Ver / imprimir las instrucciones de uso
del cofimetro PCE-830
 |
- Análisis de red de 3 fases/4 conductores, 3 fases/3 conductores, 1 fase/2 conductores, 1 fase/3 conductores
- Medición del valor efectivo real(V 123 e I 123 )
- Medición de potencia activa (W, KW, MW, GW)
- Medición de potencia aparente y reactiva (KVA, KVAR)
- Factor de potencia (PF), ángulo de fase (Φ)
- Medición de energía y trabajo (Wh, KWh, KVARh, PFh)
- Mediciones de corriente de 0.1 mA a 3000 A, permite p.e. analizar la necesidad de reserva de potencia de una fábrica
- Gran pantalla LCD que muestra hasta 35 parámetros simultáneamente (3P4W [=3 fases/4 conductores])
- Las condiciones CT (1 a 600) y PT (1 a 3000) programables
- Indicación de las formas de onda de corriente y tensión superpuestas
- Memoria de 512 KB con intervalos de registro programables (cuota de medición de 2 a 3000 segundos, 17.470 valores usando el sistema de 3 fases / 4 conductores)
- Indicación de las formas de onda, parámetros de rendimiento y las distorsiones armónicas
- Gran pantalla LCD de matriz de puntos iluminada
- Potencia media (AD en W, KW, MW)
- Potencia máxima (MD en W, KW, MW) con el período programable
- Análisis de las distorsiones armónicas hasta un orden 99 de curvatura
- Indicación en pantalla hasta la 50º forma de onda armónica
- Indicación de la forma de onda con valor máximo (1024 valores de medición / períodos)
- Análisis de las distorsiones absolutas (%THD-F)
- Diagrama de equilibrio gráfico con parámetros del sistema de 3 fases
- Detecta hasta 28 transitorios (tiempo y ciclos) con el umbral programable (%)
- Relación de 3 fases de tensión o corriente asimétrica (VUR)
- Factor de 3 fases de tensión o corriente asimétrica (d0%, d2%)
- Puerto USB aislado ópticamente
- Temporizador y calendario integrado para el registro de datos
- Diámetro máximo del conductor eléctrico para la pinza amperimétrica: PCE-6801 ca. 30mm, PCE-6802 ca. 55mm, PCE-3007 ca. 170mm
|
|
Especificaciones técnicas |
|
Valores de medición |
Rangos de medición / resolución / precisión |
PCE-830 + PCE-6801
Vatios AC (50 o 60 Hz, PF 0,5 hasta 1) |
5,0 ... 999,9 W / 0,1 W / ±1% ±0,8 W
1,000 ... 9,999 kW / 0,001 kW / ±1% ±8 W
10,00 ... 99,99 kW / 0,01 kW / ±1% ±80 W
100,0 ... 999,9 kW / 0,1 kW / ±1% ±0,8 kW
1000 ... 9999 kW / 1 kW / ±1% ±8 kW |
PCE-830 + PCE-6802
Vatios AC (50 o 60 Hz, PF 0,5 hasta 1) |
5,0 ... 999,9 W / 0,1 W / ±1% ±0,8 W
1,000 ... 9,999 kW / 0,001 kW / ±1% ±8 W
10,00 ... 99,99 kW / 0,01 kW / ±1% ±80 W
100,0 ... 999,9 kW / 0,1 kW / ±1% ±0,8 kW
1000 ... 9999 kW / 1 kW / ±1% ±8 kW
0,000 ... 9,999 MW / 0,001 MW / ±1% ±80 kW |
PCE-830 + PCE-3007
Vatios AC (50 o 60 Hz, PF 0,5 hasta 1) |
10,0 ... 999,9 W / 0,1 W / ±1% del rango de medición
1,000 ... 9,999 kW / 0,001 kW / ±1% del rango de medición
10,00 ... 99,99 kW / 0,01 kW / ±1% del rango de medición
100,0 ... 999,9 kW / 0,1 kW / ±1% del rango de medición
1000 ... 9999 kW / 1 kW / ±1% del rango de medición |
PCE-830 + PCE-6801
Corriente AC (50 o 60 Hz, selección de rango automática,
TRMS) |
0,04 A ... 1A / 0,001A / ±0,5 % ±0,05 A
0,4 A ... 10,0 A / 0,01 A / ±0,5 % ±0,05 A
4 A ... 100,0 A / 0,1 A / ±1,0 % ±0,5 A |
PCE-830 + PCE-6802
Corriente AC (50 o 60 Hz, selección de rango automática,
TRMS) |
10,00 A / 0,01 A /
4 A ... 100,0 A / 0,01 A / ±0,5 % ±0,5 A
40 A ... 1000,0 A / 0,1 A / ±0,5 % ±5 A |
PCE-830 + PCE-3007
Corriente AC (50 o 60 Hz, selección de rango automática,
TRMS) |
0 ... 300 A / 0,1 A / ±1,0 % del rango de medición
300,0 ... 999,9 A / 0,1 A / ±1,0 % del rango de medición
1000 ... 3000 A / 1A / ±1,0 % del rango de medición |
|
Tensión AC (50 o 60 Hz, TRMS) |
20,0 ... 500,0 V / 0,1 V / ±0,5 % ±5 dígitos
(fase contra toma a tierra)
20,0 ... 600,0 V / 0,1 V / ±0,5 % ±5 dígitos
(fase contra fase) |
|
Distorsiones armónicas de la tensión AC |
1 ... 20º / 0,1 % / ±1,0 %
21 ... 49º / 0,1 % / 4 % del valor de medición ±2,0 %
50 ... 99º / 0,1 % / 6 % del valor de medición ±2,0 % |
PCE-830 + PCE-6801
Armónicos de la corriente AC en % |
1 ... 20º / 0,1 % / ±0,2 % del valor de medición ±1,0 %
11 ... 20º / 0,1 % / ±2 % del valor de medición ±1,0 %
21 ... 50º (A)/ 0,1 % / ±5 % del valor de medición ±1,0 %
21 ... 50º (mA)/ 0,1 % / ±10 % del valor de medición ±1,0 %
51 ... 99º / 0,1 % / ±35 % del valor de medición ±1,0 % |
PCE-830 + PCE-6802
Armónicos de la corriente AC en % |
1 ... 10º / 0,1 % / ±2 %
21 ... 49º / 0,1 % / 4 % del valor de medición ±2,0 %
50 ... 99º / 0,1 % / 6 % del valor de medición ±2,0 % |
PCE-830 + PCE-3007
Armónicos de la corriente AC en % |
1 ... 10º / 0,1 % / ±2 %
21 ... 49º / 0,1 % / ±6 %
50 ... 99º / 0,1 % / ±10 % |
PCE-830 + PCE6801 / PCE-830 + PCE-6802
Factor de potencia(PF) |
0,00 ... 1,00 / 0,01 / ±0,04 |
PCE-830 + PCE3007
Factor de potencia (PF) |
0,000 ... 1,000 / 0,001 / ±0,04 |
PCE-830 + PCE6801 / PCE-830 + PCE-6802
Ángulo de desfase(Phi) |
-180° ... 180° / 0,1° / ±1° |
PCE-830 + PCE3007
Ángulo de desfase (Phi) |
0° ... 180° / 0,1° / ±2° |
PCE-830 + PCE-6801
Distorsión armónica total |
0,0 ... 20,0 % / 0,1 % / ±1 %
20,0 ... 100 % / 0,1 % / ±3 % del valor de medición ±5 %
100 ... 999,9 % / 0,1 % / ±10 % del valor de medición ±10 %
|
PCE-830 + PCE-6802
Distorsión armónica total |
0,0 ... 20,0 % / 0,1 % / ±2 %
20,0 ... 100 % / 0,1 % / ±6 % del valor de medición ±1 %
100 ... 999,9 % / 0,1 % / ±10 % del valor de medición ±1 % |
PCE-830 + PCE-3007
Distorsión armónica total |
0,0 ... 20,0 % / 0,1 % / ±2 %
20,0 ... 100 % / 0,1 % / ±6 % del valor de medición ±1 %
100 ... 999,9 % / 0,1 % / ±10 % del valor de medición ±1 % |
|
Medición máxima en tensión y corriente AC |
50Hz / 19µS / ±5 % ±30 dígitos
60Hz / 16µS / ±5 % ±30 dígitos |
|
Medición del valor de cresta en tensión y corriente AC |
1,00 ... 99,99 / 0,01 / ±5 % ±30 dígitos |
|
Rango de frecuencia en modo automático
|
45 ... 65 Hz / 0,1Hz / 0,1Hz |
|
Memoria |
512 kB (no es memoria volátil) para un máximo de 52.420 valores de medición efectuando una medición de 1 fase/2 conductores |
|
Puerto |
USB (aislado ópticamente) |
|
Software y cable de datos |
ambos en el contenido del envío, apto para Windows 2000, XP, ME |
|
Pantalla |
Pantalla iluminada, LCD de matriz de puntos |
|
Alimentación |
8 x 1,5 V tipo AA (Mignon) |
|
Dimensiones |
257 x 155 x 57 mm |
|
Peso |
1160g |
|
Condiciones ambientales |
máx. 85 % de humedad relativa / -10 ... +50 ºC |
|
Tipo de protección / normativas |
IEC 61010, 600 V/CAT III |
|
 |
Set 1:
PCE-830 + pinza amperimétrica PCE-6801 (100A)
- Captación del conductor eléctrico: Diámetro de 30mm
- Selección de rango: manual (1A, 10A, 100A)
- Dimensiones: 210 x 62 x 36 mm
- Peso: 200g |
|
 |
Set 2:
PCE-830 + pinza amperimétrica PCE-6802 (1000A)
- Captación del conductor eléctrico: Diámetro de 55mm
- Selección de rango: manual (10A, 100A, 1000A)
- Dimensiones: 244 x 97 x 46 mm
- Peso: 600g |
|
 |
Set 3:
PCE-830 + pinza amperimétrica flexible PCE-3007 (3000A)
- Captación del conductor eléctrico: Diámetro de 170mm
- Radio de curvatura mínimo: 35mm
- Longitud del conductor eléctrico: 610mm
- Diámetro del conductor eléctrico 14mm
- Dimensiones (Box): 130 x 80 x 43 mm
- Peso: 410g |
|
Esquema de análisis de potencia con el cofímetro PCE-830 |
|
Conexión de las pinzas amperimétricas del PCE-830:
1. Encienda el medidor.
2. Pulse la tecla "1f3f" hasta que se le muestre en la pantalla "3P3W" para 3 fases / 3 conductores.
3. Conecte los 3 hilos de prueba para los itinerarios de la tensión con L1, L2, L3 y el cofimetro. Las pinzas amperimétricas se conectan a su vez, como se ve en la imagen de la derecha, con el medidor y el circuito.
4. Todos los parámetros del circuito o de la medición pueden ser leídos en la pantalla. |
 |
|
Ejemplos del software de análisis y el cofímetro PCE-830 |
 |
 |
 |
 |
|
Contenido del envío
1 x Cofímetro PCE-830, 3 x pinzas amperimétricas según el set (PCE-6801, PCE-6802 o PCE-3007), 4
x bornes de toma aislados, 4 x líneas de comprobación de seguridad de 3m, 8 baterías, 1
x adaptador de red, 1 x maletín, 1 cable USB para PC, 1
x software (inglés), instrucciones de uso
Imagen del contenido de envío Set 2, compuesto de PCE-830 + PCE-6802 |
Componentes opcionales
- Pinzas amperimétricas 3 x PCE-6801, 3 x PCE-6802 o 3 x PCE-3007 por separado (sin el
PCE-830) para la ampliación de un set existente. |
|
-
Impresora térmica portable 300XP para la impresión rápida de los contenidos de pantalla, textos y gráficos, baterías y adaptador de red, impresión
continua regulable (cada 5, 30, 60, 300 segundos), dos tamaños de fuente. |
 |
|
- Certificado de calibración ISO, para empresas que deseen integrar su cofimetro en el control interno de calidad o recalibrarlo anualmente. El certificado según la normativa ISO contiene una calibración de laboratorio
incluido el certificado con todos los valores de medición. |
|
 |
 |
|
Si desea ver o imprimir la sección correspondiente del cofimetro en nuestro catalogo
pinche el símbolo de PDF.
 |
Atención en el uso de cofímetro / aviso de seguridad:
- No use ni el cofímetro, las pinzas ni el cable cuando sea evidente que
 están dañadas.
- Tenga mucho cuidado sobre todo cuando efectúe mediciones en conductores de platinas
y de conductores de Bus.
- Para evitar daños en el cofimetro, efectúe por favor únicamente mediciones
dentro de los rangos de especificados (evitando los límites de los rangos). Tenga siempre
en cuenta las indicaciones de advertencia.
- No exponga el cofímetro a temperaturas extremas, a la radiación solar directa, a
humedad relativa extrema o al agua.
- Evite sacudidas extremas. Coloque el cofímetro siempre con cuidado.
- Antes de encenderlo debería estabilizar el cofimetro a la temperatura ambiental
(importante cuando se transporta de lugares fríos a calientes y viceversa).
- Los trabajos de reparación y manutención, así como la simple apertura del cofimetro
deben ser efectuados únicamente por técnicos cualificados de PCE-Instruments.
- No apoye el cofímetro con su parte frontal contra la superficie de trabajo para evitar
posibles daños en el dispositivo de mando.
- Use el cofímetro en interiores de edificios. En caso que lo haga en el exterior
únicamente cuando las condiciones ambientales sean secas.
- No exponga el cofímetro mientras lo está usando a radiación solar directa, altas
temperaturas, alta humedad o humedad de condensación.
- El cofímetro no está protegido contra polvo y agua (tenga esto muy en cuenta).
- No exponga el cofímetro en áreas corrosivas o de gases explosivos.
- No use nunca el cofímetro con manos húmedas.
- Utilice siempre los trajes de seguridad (guantes especiales...).
- Antes de conectar las líneas de prueba o las pinzas, desconecte siempre con anterioridad el
medidor.
- Para evitar daños o un corto circuito, deje el objeto a medir sin corriente antes de conectarlo al
cofímetro o a las pinzas.
- Las entradas de medición no están separadas unas de otras. Cuando conecta una parte, las
demás también están en funcionamiento.
- Retire todas las líneas de medición que no desee usar de las instalaciones.
- Conecte primeramente el cable de prueba al cofímetro y después a la pieza a
comprobar.
- Sitúe con cuidado las líneas de prueba. |
|
- Certificado de calibración ISO
(calibración y certificado de laboratorio).
Podrá adquirir un certificado de calibración ISO del cofimetro. En una certificación y
calibración de laboratorio para el cofimetro se expide un certificado de revisión con las
señas de su empresa para que usted pueda, p. ej., registrar los aparatos en sus consorcios intraempresariales de instrumentos de control ISO, y se certifica que dichos aparatos
pueden volver a ser ajustados según los estándares nacionales. A continuación podrá
encontrar más información relativa a la calibración:
Calibración: Revisión de la precisión de magnitudes medidas del
cofimetro sin
intervenir el sistema de medición. O bien: determinación de la desviación sistemática de la
pantalla del cofimetro con respecto al verdadero valor de la magnitud medida.
Certificado de calibración: Documenta las características técnicas de medición del
cofimetro así como la vuelta de ajuste a los estándares nacionales.
Intervalo de calibración: Para poder realizar mediciones correctas,
el cofimetro
empleado ha de ser revisado o calibrado periódicamente. Este período de tiempo se
corresponde con el intervalo de calibración. No existe una norma que afirme cuándo se han de
volver a calibrar el cofimetro. Hay que tener en cuenta los siguientes puntos a la hora de
determinar el intervalo:
-
Magnitud medida y banda de tolerancia permitida
-
Utilización de los medidores e instrumentos de control
-
Frecuencia de empleo
-
Condiciones ambientales
-
Estabilidad de la calibración anterior
-
Precisión de medición exigida
-
Disposiciones relativas al sistema de control de calidad en las empresas
Ello significa que el período entre dos calibraciones ha de ser fijado y controlado finalmente
por el usuario mismo. Nuestra recomendación es que el intervalo de calibración esté entre 1-3
años. Para no dejar solos a los clientes en caso de querer aumentar la fijación del intervalo, ofrecemos asesoramiento a través de nuestros
empleados.
|
|
Aquí encuentra usted una visión general de todos los medidores que le ofrece PCE Instruments.
|
Contacto:
PCE Instruments Ibérica
C/ Mayor, 53 - Bajo
E-02500 Tobarra
Tel. 967 / 543548
Fax 967 / 543542 |
|
La misma página en alemán  en italiano  en inglés
 en croata
 o en francés
|
