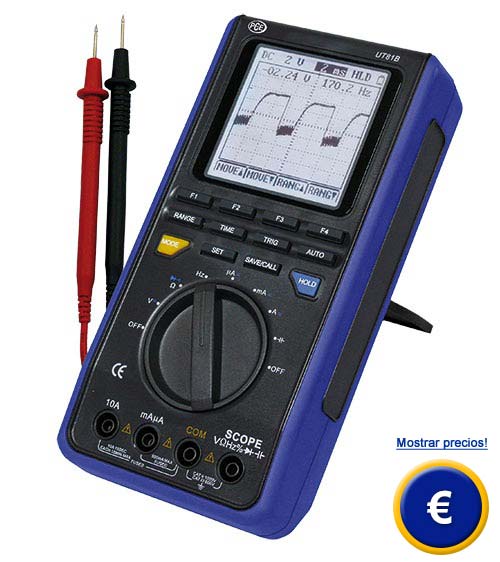

Osciloscopio
de mano PCE-UT 81B
ancho
de banda de 8 MHz / integra un
multímetro / contador de frecuencia /
puerto USB / memoria interna / medidor
de capacidad
|
El osciloscopio de mano digital PCE-UT 81B es un medidor multifunción, lo que le permite trabajar con él en múltiples aplicaciones. La combinación de osciloscopio y multímetro hace que este osciloscopio de mano sea el instrumento ideal para el técnico que repara in situ, pero también para que los profesionales tengan este medidor en su taller. La pantalla LCD monocromo con una resolución de 160 x 160 píxeles es fácilmente legible gracias a su iluminación de fondo. La tecla "Auto-Set" le permite trabajar de forma rápida y sencilla. Además, el osciloscopio dispone de una memoria interna que le permite recuperar en pantalla hasta 10 señales para su posterior análisis. El multímetros integrado está equipado con las funciones estándar: medición de tensión, corriente y resistencia, así como la prueba de continuidad y de diodos. Dispone también de funciones adicionales como la medición de frecuencia y capacidad. En los modos de medición de tensión, corriente y frecuencia puede seleccionar para ver en pantalla sólo el valor de medición o el valor de medición con las formas de onda. A través del puerto USB aislado ópticamente puede traspasar los valores de medición y el desarrollo de las señales desde el osciloscopio de mano a su ordenador. Con la ayuda de un PC puede registrar valores durante un período prolongado. Hay otro modelo de osciloscopio que es multifunción (osciloscopio, multímetro, analizador lógico, ...) lo puede ver usted aquí. En este enlace dispone de una visión general donde encontrará el osciloscopio que necesite.
Si tiene alguna pregunta sobre
el osciloscopio de mano,
consulte la siguiente ficha
técnica o póngase en contacto
con nosotros en el número de
teléfono +34 967 543 548 para España o en el número +56 2 562 0400
para Latinoamérica. Nuestros técnicos e
ingenieros le asesorarán con mucho gusto sobre este
osciloscopio de
mano y sobre cualquier producto de nuestros sistemas de regulación y control, medidores o balanzas PCE Ibérica S.L. |
|
|

Osciloscopio de mano PCE-UT 81B |
|
- Cuota de medición de 40 MS/s
- Ancho de banda analógico: 8 MHz
- Multímetro con rango automático
-
Auto-Set para un manejo sencillo
- Pantalla gráfica con iluminación de
fondo
(160 x 160 píxeles)
|
- Memoria interna para un máximo de 10
imágenes
- Interfaz USB para valores de medición DMM
y transmisión de las ondas de medición.
- Función de registro de datos en conexión con
un PC.
- Seguridad: CAT II/1000 V, CAT II/600V
- Calibración ISO con certificación, de forma
opcional
|
|
Especificaciones técnicas |
|
Osciloscopio |
|
Canales de entrada |
1 |
|
Ancho de la banda de frecuencia |
8 MHz |
|
Cuota de medición |
40 MS/s |
|
Entrada |
AC, DC |
|
Impedancia de entrada |
10 MΩ |
|
Precisión |
Vertical: ±5,0 % + 1
Pix.
Horizontal: ±0,1% + 1 Pix. |
|
Protección de entrada |
1000 V (peak-peak) |
|
Desviación vertical |
20 mV/div ... 500 V/div |
|
Desviación horizontal |
100 ns ... 5 s/div |
|
Disparo (trigger) |
flanco positivo o
negativo |
|
Transductor video A/D |
Resolución: 8 bit |
|
Memoria de las ondas de medición |
10 curvas |
|
Multímetro |
|
Selección de rango |
automático, manual |
|
Rango de medición de tensión DC |
400 mV - 400 V /
(±0,8 % + 8 dígitos)
1000 V / (±0,1 % + 8 dígitos) |
|
Rango de tensión AC
(40 - 400 Hz) / precisión |
4 V - 400 V / (±1 %
+ 15 dígitos)
750 V / ± (1,2 % + 15 dígitos) |
|
Rango de corriente
DC / precisión |
400 µA - 4000 µA / ±
(1,0 % + 8 dígitos)
40 mA - 400 mA / ± (1,2 % + 8 dígitos)
4 A - 10 A / ± (1,5 % + 8 dígitos) |
|
Rango de corriente
AC / precisión |
400 µA - 4000 µA / ±
(1,5 % + 8 dígitos)
40 mA - 400 mA / ± (2 % + 8 dígitos)
4 A - 10 A / ± (2,5 % + 5 dígitos) |
|
Rango de resistencia
/ precisión |
400 Ω / ± (1,2 % + 5
dígitos)
40 kΩ - 400 kΩ / ± (1,0 % + 5 dígitos)
4 MΩ / ± (1,2 % + 5 dígitos)
40 MΩ / ± (1,5 % + 5 dígitos) |
|
Rango de capacidad /
precisión |
40 nF / ± (3,0 % +
10 dígitos) con función REL
400 nF - 40 µF / ± (3,0 % + 8 dígitos)
100 µF / ± (4,0 % + 8 dígitos) |
|
Rango de frecuencia
/ precisión |
10 Hz - 10 MHz / ±
(0,1 % + 3 dígitos) |
|
Factor de regulación |
0,1 - 99,9 % |
|
Propiedades generales |
|
Pantalla |
160 x 160 píxeles, 63 x 65 mm, gráfica de alta
resolución, con iluminación de fondo |
|
Desconexión automática |
regulable / desconectable |
|
Alimentación |
4 x baterías 1,5
V AA o componente de red externo |
|
Puerto al ordenador |
USB |
|
Dimensiones (ancho x alto x profundo) |
200 x 100 x 48 mm |
|
Peso |
498 g |
|
Normativa |
IEC 61010 CAT II
1000 V, CAT III 600 V |
|
Equipamiento del
osciloscopio de mano PCE-UT 81B |
|

El puerto asilado ópticamente
se encuentra en la parte posterior de la
carcasa. |

En la pantalla se le indican las formas de onda
y los valores de medición. |
|
Software del
osciloscopio de mano PCE-UT 81B |
|
 |
Con el software del osciloscopio de mano puede
leer los valores de medición. Además de
mostrarlos como texto, también los puede ver
gráficamente en forma de aparato de aguja.
También se escribe y se guarda en la tabla el
valor actual según el ciclo seleccionado, y
puede ser exportado a Excel para su posterior
procesamiento. |
|
Aplicaciones del
osciloscopio de mano PCE-UT 81B |
|
A la derecha observa el osciloscopio de mano en proceso. Las múltiples funciones reunidas en una carcasa compacta y ligera, y la alimentación por batería son condiciones óptimas para usar este aparato de forma móvil. En caso que piense transferir datos a un PC durante un período prolongado tiene la posibilidad de alimentarlo a través del componente de red que se incluye en el envío. Por tanto, es también muy apto para usarlo en el taller. |
|
Contenido del
envío
1 x osciloscopio de mano PCE-UT
81B, 1 x software que incluye el cable
de datos USB, 1 x juego de cables de
prueba, 1 x bolsa de transporte, 1 x
adaptador / cargador AC, instrucciones
de uso |
|
Componentes
adicionales |
|
- Certificado de calibración ISO
(para
empresas que deseen incorporar el osciloscopio dentro del grupo de herramientas
de control internas o para la recalibración anual.
El certificado ISO incluye una calibración de laboratorio y un documento de control con todos
los valores de medición. El certificado de cali-
bración ISO se puede en tensión
(AC / DC) o en corriente (AC / DC). |
 |
-
Adaptador para pinza amperimétrica
Adaptador para mediciones indirectas de corriente hasta 1000A sin interrupción
del conductor.
- Rango: 200 / 1000 DCA / ACA
- Señal salida: 0 - 1V DC
- Exactitud: ± 1,5 / 2 %
- DCA ajuste cero
- Dimensiones: 190 x 64 x 33 mm
- Diámetro del conductor máximo: 33,5
mm
- Alimentación: batería 9V |
 |
-
Adaptador de revoluciones
Adaptador con
sensor de revolución, cable 1 m. Para la medición
óptica de las revoluciones entre 100 ...
20000 RPM en dos rangos.
- 0,1 mV DC / 1 RPM (rango 1)
- 0,1 mV DC / 10 RPM
(rango 2) - Dimensiones: 190 x 73 x 37 mm
- Alimentación: batería 9V |
 |
- Adaptador de
presión
Adaptador con sensor de
presión, cable de 1m.
Para la medición absoluta de
la presión entre
3,5 ... 3500 kPa.
- Precisión: ±1 % (hasta 1700 kPa); ±2 %(hasta
2400 kPa)
y ± 5 % (hasta 3500
kPa)
- Resolución: 0,1/ 1 kPa
- Dimensiones: 100 x 50 x 25 mm; 1/4" Sensor.
- Alimentación: batería 9V |
 |
-
Adaptador de humedad
Adaptador con sensor de
humedad en un asidero y cable de 1 m.
- Rango de medición: 10 ... 95 % H.r.
- Precisión: ±3 % r.F. < 70%
3% de la media + 1% ≥ 70%
- Resolución: 0,1 % r.F. - Dimensiones: 100 x 50 x 25 mm
- Alimentación: batería 9V |
 |
-
Adaptador de luz
Adaptador con sensor para lux
y cable de 1 m.
- Tres rangos de medición: 0 ...
2000 / 0 ...
20000 y 0 ... 50000
lux
- Precisión: ± 5 %
- Resolución:
1,10,100 lux - Dimensiones: 100 x 50 x 25 mm
- Alimentación: batería 9V |
 |
-
Adaptador para la velocidad del aire
Adaptador
con sensor para la velocidad del aire con cable de 1 m
-
Rango de medición: 0,2 ... 30
m/s;
- Precisión: ± 2 %
-
Resolución: 0,1 (m/s; km/h; nudos) - Dimensiones: 100 x 50 x
25 mm
- Alimentación: batería 9V |
 |
-
Adaptador de sonido
Adaptador con sensor
sonoro y cable de 1 m. Valoración A; posibilidad de
calibración externa (calibrador PCE-SC 41)
- Rango de medición: 30 ...130 dB (en 3 rangos)
-
Precisión: ± 1,5 dB (IEC 651 clase II) - Dimensiones: 107 x
53 x 29 mm
- Alimentación: batería 9V |
 |
-
Adaptador EMF
Adaptador con sensor EMF y cable de 1 m.
- Rangos: 0 ... 20 microTesla / 200
milliGauss
- Precisión: ± 4 %
- Resolución: 0,1 µTesla / 1 milliGauss
- Ancho de banda: 30
... 300 Hz - Dimensiones: 100 x 50 x 25 mm
- Alimentación: batería 9V |
 |
 |
 |
|
Aquí
encuentra otros productos parecidos bajo la
clasificación "Osciloscopio":
- Osciloscopio
PCE-OC 1
(osciloscopio de mano (5 MHz), multímetro (efectivo real), contador de frecuencia (45 MHz))
-
Osciloscopio PCE-UT 2025B
(osciloscopio de mesa (25 MHz),
con USB)
-
Osciloscopio
PCE-UT 2042C
(osciloscopio de mesa (40 MHz, 500 MS/s),
pantalla a color, con USB)
-
Osciloscopio
PCE-UT 2082C
(osciloscopio digital (80 MHz de ancho de
banda),
pantalla a color, con USB)
- Osciloscopio
PCE-UT 2152C
(osciloscopio con 500 MS/s velocidad de
muestreo, 150 MHz ancho de banda)
- Osciloscopio
PCE-UT 2202C
(osciloscopio con memoria, 200 MHz ancho de
banda, 500 MS/s, pantalla color)
|
|
Aquí
encuentra usted una visión general de todos
los
medidores
que le ofrece PCE Instruments. |
|
Contacto en España:
PCE Ibérica S.L.
C/ Mayor 53 - Bajo
E-02500 Tobarra
Tel. +34 967 543 548
Fax +34 967 543 542 |
Contacto en Latinoamérica:
PCE Instruments Chile S.A.
Avd. Americo Vespucio 1385, Módulo 28, Edif.
C
Quilicura - Santiago de Chile
Tel. +56 2 562 0400
Fax +56 2 562 0405 |
