Pinza vatimétrica CM-9940
pinza de medición hasta 600 A AC / DC
|
|
Esta pinza vatimétrica mide corriente continua y alterna y cuenta con las funciones básicas de tensión continua y alterna, resistencia, frecuencia, tránsito y diodos. Es una pinza vatimetrica muy útil para el servicio técnico de pequeños electrodomésticos debido a su reducido diámetros de 30 mm. Todas las funciones y rangos de la pinza vatimétrica CM-9940 tienen protección por sobrecarga.
Si necesita otro tipo de pinza
vatimetrica con una medición de
hasta 2000 A AC / DC la puede
ver en el este enlace es el
modelo
CM-9930eff. En el siguiente enlace dispone de una visión general desde la cual podrá encontrar cualquier tipo de pinza vatimétrica que necesite.
Si tiene alguna
pregunta sobre
el pinza
vatimétrica,
consulte la
siguiente ficha
técnica o
póngase en
contacto con
nosotros en el
número de
teléfono +34 967 543 548 para España o en el número +56 2 562 0400
para Latinoamérica. Nuestros técnicos e
ingenieros le asesorarán con mucho gusto sobre este
pinza
vatimetrica y sobre cualquier producto de nuestros sistemas de regulación y control, medidores o balanzas PCE Ibérica S.L. |
|
|
|
- Pantalla LCD de 4 posiciones, 10,8 mm
máximo 5000 (rango de frecuencia)
- Mediciones hasta 600 A AC/DC
- Diámetro máximo del conductor 30 mm
- Data Hold; cambio de rango de medición
automático
- Medición de tránsito y de valor relativo
- Seguridad: IEC-1010-1; CAT III 600 V;
DIN EN
61010-031
(VDE
0411-031)
- Componentes del envío: maletín, cables de
comprobación, baterías y manual de uso |
Pinza vatimétrica CM-9940 |
|

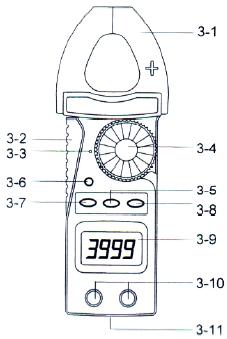

Funciones de la pinza vatimetrica CM-9940 |
|
 |
3-1
Pinza plegable
3-2
Tecla de apertura de la pinza
3-3
Punto indicador de la función
seleccionada
3-4
Selector de funciones
3-5
Tecla "Range" (tecla de rango)
3-6
Tecla "HOLD" (mantenimiento de
valores)
3-7
Tecla "Func." (tecla de funciones)
3-8
Tecla "Rel." (medición relativa)
3-9
Pantalla
3-10
Hendiduras de entrada de adaptadores
3-11
Tapa de la batería |
|
Especificaciones técnicas |
|
DCV |
400 mV ± 0,5 % + 2 dgt - 0,1 mV
4/40/400/600 V ± 1,0 %+ 2 dgt-0,1mV/0,01/0,1/1V |
|
Protección por sobrecarga |
AC/DC 600 V |
|
ACV |
4/40/400/600 V
± 1,2 % + 5 dgt. - 0,1 mV/0,01/0,1/1V |
|
Protección por sobrecarga |
AC/DC 600 V |
|
DCA |
400/600 A
± 2 % + 5 dgt. - 0,1 A/ 1A |
|
Protección por sobrecarga |
AC/DC 600 A |
|
ACA |
400/600 A
± 2 % + 8 dgt. - 0,1 A/ 1A |
|
Protección por sobrecarga |
AC/DC 600 A |
|
Ohmios |
400 mΩ/ 4/40/400 kΩ
± 1 % + 5 dgt. - 0,1/ 1/ 10/ 100 Ω
4 MΩ
± 2 % + 2 dgt. - 0,1 Ω
40 MΩ
± 3,5 % + 3 dgt. - 0,1 Ω |
|
Protección por sobrecarga |
AC/DC 400 V |
|
Frecuencia |
5 / 50 / 500 Hz/ 5 / 50 / 100 kHz
± 1 % + 5 dgt. - 0,001/0,01/0,1/1 Hz/ 0,01/0,1 kHz |
|
Señal acústica |
si |
|
Prueba de diodos |
si |
|
Alimentación |
2 x 1,5 V (UM3, AA) |
|
Diámetro del conductor |
máximo de 30 mm |
|
Dimensiones |
178 x 64 x 33 mm |
|
Peso |
230 g |
|
Ley de Ampère |
|
Desde la
antigüedad el hombre ha conocido la
existencia de fuentes de campos
magnéticos, como por ejemplo los
imanes naturales como la piedra de
magnetita. A lo largo del siglo
pasado se comenzaron a realizar
investigaciones para llegar a
comprender el origen de los campos
magnéticos. De forma accidental, en
el año 1820, se descubrió que una
corriente eléctrica circulando por
un cable desviaba la aguja de una
brújula. Posteriormente se
realizaron observaciones,
publicándose los re-sultados sobre
las mediciones de la fuerza que
actúan sobre un polo magnético
colocando en las proximidades un
cable recorrido por una corriente.
Pero fue André Marie Ampère quien
mostró entonces que los elementos de
corriente sufren una fuerza cuando
están en presencia de un campo
magnético exterior y que dos cables
cerrados (llamados espiras)
atravesados por corrientes ejercen
unas fuerzas entre sí. Estas
observaciones lo llevaron a la
conclusión de que las líneas de
campo magnético eran siempre
cerradas y que rodean al cable,
mostrando experimentalmente que las
líneas de campo de alrededor de un
cable rectilíneo extenso, son
círculos centrados en el cable. A
continuación logró formular su ley,
que es relativamente simple y que
puede ser aplicada a cualquier
trayectoria cerrada que rodea una
corriente. La ley de Ampère tiene la
siguiente expresión:, donde I es la
corriente y 0 una constante llamada
permeabilidad del vacío. Este
resultado, resulta muy útil cuando
tratamos con sistemas de gran
simetría, es muy diferente del que
se obtiene para la integral de línea
de un campo eléctrico estático a lo
largo de un camino cerrado, que
siempre es cero.
Los pasos que hay que seguir para
aplicar la ley de Ampère son los
siguientes:
-
Dada la distribución de
corrientes, deducir la dirección
y sentido del campo magnético
-
Elegir un camino cerrado
apropiado, atravesado por
corrientes y calcular la
circulación del campo magnético.
-
Determinar la intensidad de la
corriente que atraviesa el
camino cerrado
-
Aplicar la ley de Ampère y
despejar el módulo del campo
magnético.
|
|
Principio de
funcionamiento |
La ley
de circuitos de Ampère (en una forma
que tal vez Ampère no reconociera)
estable que una corriente
estacionaria, es decir que cumple
,
induce a un campo magnético
tal que
siendo
µ0
la constante de permeabilidad
magnética igual a 4π •10-7
N• s2 • C-2

Aplicando el teorema de Stokes al
campo
,

y
sustituyendo en la ley de Ampère,
Por lo tanto se puede calcular la
corriente a partir del campo
magnético. |
Contenido del envío
1 x pinza vatimétrica CM-9940, 2 x baterías, 1 x cable de comprobación e instrucciones |
|
 |
 |
|
