Dinamómetro de precisión PCE-FB
dinamometro para mediciones de tracción y fuerzas de compresión / memoria interna / tarjeta SD mini / pantalla gráfica / medición del umbral / función de pico / puerto USB / software incluido

El dinamómetro de precisión para mediciones de tracción y compresión está disponible en dos versiones. Dependiendo del rango de medición, el dinamometro posee una célula de carga interna o externa para las fuerzas de tracción y compresión. El dinamómetro para las fuerzas de tracción y compresión es un instrumento portátil de fuerza que se puede ensamblar a un banco de prueba. Para las mediciones superiores a 500 N el dinamometro tiene una célula de carga externa S, que viene con un cable de tres metros de longitud y que puede unir a los bancos de prueba. El dinamómetro para las mediciones de fuerza de tracción y compresión tienen dos velocidades de medida ajustable: 10 Hz o 40 Hz. Esto hace muy fácil la realización de grabaciones en tiempo real de las fuerzas de tracción y compresión. El dinamómetro de precisión puede almacenar los datos de la medición en una tarjeta mini SD o directamente en el ordenador, esta operación puede efectuarse manual o automáticamente y, además, los datos pueden analizarse al terminar las mediciones. Para la evaluación de los datos, el dinamometro de fuerza de tracción y compresión ofrece un análisis estadístico en la pantalla del instrumento. Por lo tanto, los datos tales como la frecuencia de las mediciones, la fuerza total, la fuerza media, el valor máx., el valor mín. y los valores individuales se utilizan para efectuar la presentación gráfica como histograma o diagrama. En el siguiente enlace verá otros modelos de dinamómetro que mas se ajuste a sus necesidades. Si tiene alguna pregunta sobre el dinamómetro de precisión, consulte la siguiente ficha técnica o póngase en contacto con nosotros en el número de teléfono +34 967 543 548 o en el número +56 2 24053238 para Chile. Nuestros técnicos e ingenieros le asesorarán con mucho gusto sobre este dinamometro de precision y sobre cualquier producto de nuestros sistemas de regulación y control, equipos de laboratorio, medidores o balanzas de PCE Ibérica S.L.

Información del dinamómetro de precisión  Instrucciones del dinamómetro de precisión  Certificado del CE para el dinamómetro de precisión  Videos de nuestros equipos de PCE Instruments  Aquí encontrará más imágenes de productos del PCE Instruments  Hoja de datos del dinamómetro de precisión

Más información acerca del dinamómetro de precisión serie PCE-FB

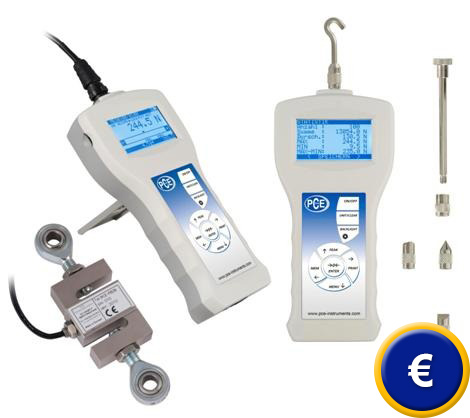

Dinamómetro de precisión PCE-FB K y PCE-FB

- Dinamómetro de tracción y compresión
- Rango de medición hasta 150 kN (150.000 N)
- Máx. de 0,1% de tolerancia de error
- Tasa de muestreo seleccionable (10 Hz / 40 Hz)
- Dispositivo de almacenamiento interno y ranura
  para tarjeta mini SD
- Los datos pueden guardar manualmente o
  automáticamente
- Función Peak (Mín. / Máx.)

- Función de valor límite
- Valoración estadística gráfica
- Pantalla gráfica con ajuste automático
- Menú de navegación: alemán, inglés y español
- Software para análisis de datos
- Interfaz USB y RS-232
- Sobrecarga máx. 20 %
- Alimentación: adaptador de red o baterías
- Posible calibración con pesas externas

Imágenes del dinamometro de precision PCE-FB

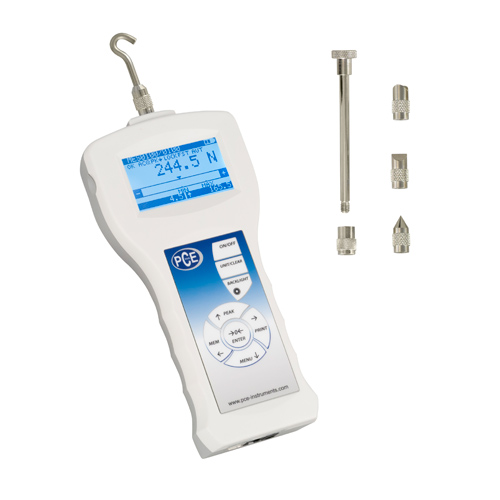

Dinamómetro de precisión con célula de carga interna
Dinamómetro de precisión PCE-FB
con célula de carga interna

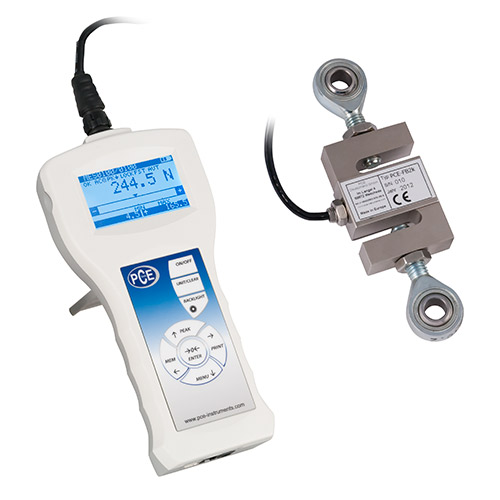

Dinamometro de precision con célula de carga externa
Dinamometro de precisión PCE-FB K
con célula de carga externa

Especificaciones técnicas

Dinamómetro de precisión PCE-FB
(célula de carga interna)

- PCE-FB 5
- PCE-FB 10
- PCE-FB 20
- PCE-FB 50
- PCE-FB 200
- PCE-FB 500


Rango de medición / resolución
5 N (0,5 kg)/ 0,001 N (0,1 g)
10 N (1 kg) / 0,002 N (0,2 g)
20 N (2 kg) / 0,005 N (0,5 g)
50 N (5 kg) / 0,01 N (1 g)
200 N (20 kg) / 0,05 N (5 g)
500 N (50 kg) / 0,1 N (10 g)

Dinamómetro de precisión PCE-FB K
(célula de carga externa)
- PCE-FB 1K
- PCE-FB 2K
- PCE-FB 5K
- PCE-FB 10K
- PCE-FB 20K
- PCE-FB 50K
- PCE-FB 100K
- PCE-FB 150K


Rango de medición / resolución
1.000 N (100 kg) / 0,2 N (20 g)
2.000 N (200 kg) / 0,5 N (50 g)
5.000 N (500 kg) / 1 N (100 g)
10.000 N (1.000 kg) / 2 N (200 g)
20.000 N (2.000 kg) / 5 N (500 g)
50.000 N (5.000 kg) / 10 N (1 kg)
100.000 N (10.000 kg) / 20 N (2 kg)
150.000 N (15.000 kg) / 50 N (5 kg)

Precisión

±0,1 % del FS

Mapa gravitatorio

Ajuste manual o mediante datos GPS

Unidades de medida

N, g, lb, oz, kg, kgf, lbf, ozf

Calibración

Posible, usando pesos de ajuste clase F2

Sobrecarga máxima

±20 % fuera del rango de medición

Cuota de medición

10 valores/s o 40 valores/s

Función de medición

Medición de tracción y compresión
Función PEAK (máx, mín, Hold)
Medición de valores límite
Medición en tiempo real mediante software

Pantalla

Pantalla gráfica de 61 x 34
Giro automático de la pantalla
Iluminación de fondo

Menú

Multilingüe: alemán / inglés / español

Memoria interna

Memoria interna y tarjeta de memoria SD
(La memoria interna está limitada a una serie de 6.400 mediciones)

Registro

Manual - pulsando un botón
Automático - 0,025 s - 99,9 s (ajustable)

Interfaz

USB, RS-232, 9 polos y USB

Opcional: salida de contacto
MIN / MAX / OK (véase más abajo) + 1 entrada

Software

Incluye software para la valoración y el control

Condiciones ambientales

-10 ºC ... +40 ºC

Alimentación

4 Pilas AA Ni-MH 2400 mAH
Adaptador de red ~230 V / 12 V - 1,2 A incluido
Ajuste de la función de desconexión automática

Duración de la batería

Aprox. 20 h
(sin iluminación de fondo activada: aprox. 45 h)

Dimensiones célula interna

11 mm de largo, rosca M6 x 9 mm

Dimensiones del dinamómetro

210 x 110 x 40 mm

Longitud del cable para la célula de carga externa

Aprox. 3 m

Peso

Aprox. 400 g (sin baterías)

Indicación en pantalla del dinamómetro de precisión PCE-FB

Pantalla del dinamometro de precision
Pantalla del dinamómetro con información como fecha, hora, estado de batería, velocidad de medición, fuerza y valores máximo y mínimo

Gráficos en la pantalla del dinamómetro de precisión
Representación de las mediciones en formato de diagrama, con posibilidad de consultar datos registrados por el dinamometro individualmente

Historiograma del dinamómetro de precisión
Presentación de la distribución de frecuencia del dinamómetro PCE-FB

Estadísticas del dinamometro de precision
8 posiciones de memoria, que individualmente pueden ser identificadas, de 800 mediciones

Software del dinamómetro

Software de análisis del dinamómetro de precisión

Presentación de la distribución de frecuencia del dinamometro PCE-FB

Aquí se puede descargar el software del PCE-FB

El dinamómetro PCE-FB para mediciones de fuerza de tracción y compresión se envía con este software. Puede leer los datos y controlar el dinamometro a través del software. La medición de prueba muestra una medición de tracción y compresión con los valores límite establecidos. En la parte inferior encontrará la valoración estadística de la medición, los valores máximo, mínimo y promedio, así como los ajustes del dinamómetro.

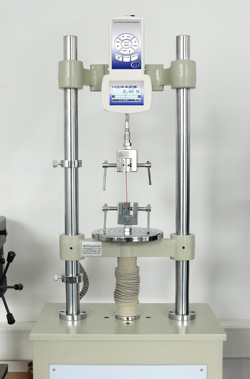

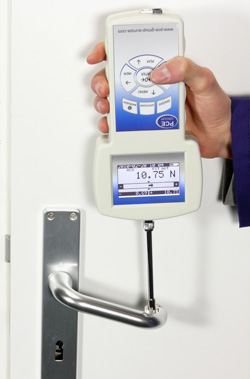

Imágenes de uso del dianamometro de presion PCE-FB

Dinamómetro de precisión con célula de carga interna
Dinamómetro de precisión PCE-FB con célula de carga interna para fuerzas de tracción y compresión

Dinamometro de precision PCE-FB K con célula de carga externa
Dinamometro de precision PCE-FB K con célula de carga externa para fuerzas de tracción y compresión

Parte posterior del dinamometro de precision con célula de carga interna
Parte posterior del dinamometro de precision. También se puede apreciar el compartimento de la batería del dinamómetro PCE-FB K

Conexiones del dinamometro de precision
Aquí se pueden observar las conexiones del dinamómetro PCE-FB K de precisión para fuerzas de tracción y compresión

Contenido del envío del dinamometro de precision

PCE-FB con célula de carga interna
1 x Dinamómetro (según modelo)
1 x Juego de 5 adaptadores
1 x Alargador para los adaptadores (90 mm)
1 x Cable de datos RS-232
1 x Componente de red
1 x Maletín de transporte
1 x Manual de instrucciones

Aquí puede descargar el software del PCE-FB

Contenido del envío del dinamometro PCE-FB

PCE-FB K con célula de carga externa
1 x Dinamómetro (según modelo)
1 x Célula de fuerza externa, pernos incluidos
1 x Componente de red
1 x Cable de datos RS-232
1 x Maletín de transporte
1 x Manual de instrucciones

ATENCIÓN:
Las células de carga externas a partir de
100 kN se entregan sin pernos

Aquí puede descargar el software del PCE-FB K

Contenido del envío del dinamometro PCE-FB K

Atención: Las células de carga del dinamómetro no necesitan mantenimiento, son ligeras y se caracterizan por su larga vida operativa. En la producción de las células dinamométricas se utilizan exclusivamente materiales de alta calidad que garantizan un máximo en seguridad y longevidad. El dinamómetro dispone de un rango de sobrecarga, si lo sobrepasa, destruirá la célula dinamométrica. Cuando elija su dinamómetro, hágalo teniendo en cuenta el rango de medición que necesitará, escoja un dinamometro con una célula con suficiente margen de rango respecto a la medición a realizar.

Accesorios disponibles opcionales
- Certificado de calibración ISO
Para las empresas que deseen integrar su dinamómetro en su control interno de calidad o calibrarlo anualmente. El certificado contiene una calibración y un certificado con todos los valores de medición. También se indica en el informe el nombre y la dirección de la empresa o de la persona que lo pidió.

Certificado de calibración para el dinamómetro

- Salida de contacto
El dinamómetro de precisión puede ser equipado con una salida de contacto, o una salida con separación galvánica. Esto significa que puede conmutar el contacto para los valores límite previamente ajustados MIN / OK / MAX. El contacto puede ser en forma de impulso o continuo. También se implementa una entrada conmutada que permite, por ejemplo, accionar el registro de datos (IN-/+).

Salida Open Collector (OC),
se conecta a masa -GND.
I max=25mA / U nom=24V (PIN 2/3/4/5)

Rango tensión de entrada IN(+) / IN(-): U in=12-18V / I in max=50mA (PIN 1/6).

Nº Art. AF-TSD

Salida de contacto del dinamometro

- Placas adaptadoras
Como nuestros puestos de prueba están confeccionados para ser usados por diferentes dinamómetros, son necesarias placas adaptadoras para asegurar que el dinamómetro se fije bien en el puesto de prueba.

Placa adaptadora para los puestos del dinamometro

- Puesto de prueba
Puede combinar este dinamómetro con cualquiera de los tres puestos de prueba disponibles. Dos puestos de prueba están equipados con una manivela, y el tercero es accionado por motor. El uso de un puesto de prueba tiene sentido cuando, por ejemplo, se efectúan comprobaciones diarias de material en un laboratorio y se desean mantener las mismas condiciones (excluir los fallos humanos).
Puede ver la ficha técnica de los diferentes puestos si sigue el enlace que sigue: Puestos de prueba.
O ver los detalles de los puestos de prueba en la descripción correspondiente de la categoría online dinamómetros.

Puestos de prueba para el dinamómetro

Información técnica de nuestro dinamómetro

Volver a la página principal

Aquí encontrará otros productos parecidos bajo la clasificación "dinamómetro":

- Dinamómetro en Newton PCE-HTD
  (con aguja de arrastre en ambos sentidos, con dos modelos con 0 ... 1 N y 0 ... 3 N)

Dinamómetro con aguja de arrastre en ambos sentidos

- Dinamómetro PCE-FM1000
  (dinamometro hasta 1000 N, célula dinamométrica externa)

Dinamometro hasta 1000 N

- Dinamómetro EF- AE
  (dinamometro hasta 50 kN, mide fuerza de compresión)

Dinamometro hasta 50 kN

- Dinamómetro EF- AE-S
  (dinamometro hasta 50 kN, fuerza de tracción y de compresión)

Dinamometro hasta 50 kN

- Dinamómetro TZL
  (dinamómetro de carga para fuerzas de tracción de hasta 20.000 kg)

Dinamómetro para fuerzas hasta 20.000 kg

- Dinamómetro TZR
  (dinamómetro de carga para fuerzas de tracción de hasta 20 toneladas)

Dinamómetro hasta 20 toneladas

- Dinamómetro 830
  (dinamometro compacto para presión / fuerza hidráulica con aguja de arrastre)

Dinamómetro hidráulico

- Dinamómetro 833
  (dinamometro compacto para presión / fuerza hidráulica, mediciones de larga duración)

Dinamómetro hidráulico

- Dinamómetro de fuerza de fijación PT AT
  (dinamometro para determinar la adhesión con memoria, interfaz RS-232, etc.)

Dinamometro para determinar la adhesión

- Dinamómetro de fuerza PCE-PTR 200N
  (dinamómetro para determinar la firmeza en frutas y controlar su grado de madurez)

Dinamómetro para frutas

Aquí encontrará una visión general de todos los medidores que le ofrece PCE Instruments


A continuación verá una visión general de nuestros medidores:

Acelerómetros
Amperímetros
Analiz. de combustión
Analiz. de espectro
Analiz. de gases
Analiz. de humedad
Analiz. de LAN
Analiz. de líquidos
Analiz. de oxígeno aqua
Analiz. de par
Analiz. de partículas
Analiz.de potencia
Analiz. redes eléctricas
Analiz. de ruido
Analiz. de vibración
Analizadores trifásicos
Analiz. TV cable / satélite
Anemómetros
Aparatos de automoción

Balanzas
Barómetros
Boroscopios
Brillómetros

Calibradores
Calibres digitales
Cámaras alta velocidad
Cámaras termográficas
Capacímetros
Caudalímetros de aire
Clorímetros
Colorímetros para agua
Colorímetros superficie
Comprob. de humedad
Comprob. de miliohmios
Comprob. de nivel láser
Comprob. de redes LAN
Comprob. de ruido
Comprob. de tensión
Comprob. poten. Redox
Comprob. resis. eléctr.
Comprobadores VDE
Conductímetros
Contadores de partículas
Contadores de radiación
Controlad. ambientales
Controlad. de frecuencia
Controladores de luz
Controladores de presión
Controladores de ruido
Controlad. puesta a tierra
Controlad. temperatura
Convertidores de señal

Data logger
Decibelímetros
Densímetros
Detectores de cables
Detectores de corriente
Detectores de fugas
Detectores de gases
Detectores mono gas

Detectores de luz
Detectores de radiación
Detectores de ruido
Detectores de humedad
Det. hum. madera
Det. hum. mat. constr.
Detectores de voltaje
Digital multímetros
Dinamómetros
Dispositivos termografía
Distanciómetros
Dosímetros acústicos
Dosímetros de radiación
Durómetros

Endoscopios (monitor)
Espesímetros
Estaciones meteorológicas
Estetoscopios
Estroboscopios
Explosímetros

Fibroscopios
Flujómetros
Fonendoscopios
Fotómetros monofunción
Fotómetros multifunción
Frecuencímetros

Gases explosivos
Gaussímetros
Generadores funciones

Higrómetros

Impactómetros
Indicadores humedad
Indicad. meteorológicos
Indicadores de sonido
Indicadores temperatura

Lectores de humedad
Lectores de temperatura
Logger de datos
Luxómetros

Magnetómetros
Megóhmetros
Manómetros de pres.
Manóm. de tubo de Pitot
Med campo TV/satélite
Medidores climatológicos
Medidores de agua
Medidores de aire
Medid. de aislamiento
Medid. de automoción
Medidores de brillo
Medid. de capacidad
Medidores de caudal
Medidores de cloro
Medidores de color
Medid. de combustión

Medid. de distancia
Medidores de dureza
Medid. de espesores
Medid. fotovoltaicos
Medid. de flujo
Medid. de frecuencia
Medidores de fuerza
Medidores de gases
Medidores de grosor
Medid. de higiene
Medid. hum. absol.
Medid. de hum. papel
Med. de hum. relativa
Medidores LAN
Medidores de longitud
Medidores de luz
Medid. de nivel láser
Medidores de ozono
Medidores de oxígeno
Medidores de par
Medid. de partículas
Med. de pH de bolsillo
Med. de pH de mesa
Medid. de potencia
Medid. potencia láser
Medid. de radiación
Medid. radiación solar
Medid. de revolución
Medidores de ruido
Medidores salinidad
Medidores de sonido
Medidores de torque
Medid. de vibración
Medid. estrés térmico
Med. fotométri. mono.
Med. fotométri. multi.
Medid. humedad aire
Medid. hum. de papel
Med. láser temperat.
Medidores LCR
Med. meteorológicos
Med. oxígeno (agua)
Med. potencial Redox
Med. portátiles
Medidores presion
Med. para prevención
Med. radioactividad
Medid. recubrimientos
Medidores Redox
Medid. resist. tierra
Medid. revestimientos
Med. rotación de fase
Med. temp. contacto
Med.temp.sin contacto
Medidores térmicos
Medid. tester de agua
Medid. ultrasónicos
Metroláser
Micromanómetros
Micróhmetros
Micrómetros
Microscopios
Multímetros (digitales)

Niveles láser

Odómetros
Ohmetros
Osciloscopios
Oxigenómetros
Oxímetros para agua
Oxímetros para gases
Ozonómetros

Penetrómetros
pH-metros de bolsillo
pH-metros de mesa
Pies de rey
Pinzas amperimétricas
Pirómetros
Polímetros digitales
Psicrómetros

Radiómetros
Refractómetros
Registradores de datos
Regist. de imágenes
Rugosímetros

Salinómetros
Sistemas regulación
Sistemas de vigilancia
Sondas de temperatura
Sonómetros

Tacómetros de mano
Telémetros láser
Telurómetros
Termoanemómetros
Termohigrómetros
Termómetros bebes
Termómetros contacto
Termómetros infrarrojos
Tester de aire
Tester de cables
Tester de corriente
Tester de esfuerzo
Tester de pH
Tester de presión
Tester de radiación
Tester de redes LAN
Tester de resistencia
Tester de rugosidad
Tester de ruido
Tester de sonido
Tester de temperatura
Tester de tensión
Tester de ultrasonidos
Torquímetros
Turbidímetros

Vatímetros digitales
Velómetros
Vibrómetros
Video-endoscopio
Visores de infrarrojos
Voltímetros
