Ohmímetro PCE-DM 22
ohmimetro de mano TRUE RMS  con múltiples funciones de medición, memoria
/ logger de datos, interfaz RS-232 y software, normativa: IEC 1010 1,000 V CAT III

Este ohmímetro de mano es un aparato muy capaz que cubre casi todas sus necesidades. Además de determinar DCV, ACV, DCA, ACA y la resistencia con gran precisión, este ohmimetro de mano determina la capacidad, la frecuencia, las revoluciones y la temperatura y posibilita la comprobación de paso y la prueba de diodos. También podrá transmitir los valores de medición guardados a un PC o laptop con la ayuda del software del envío (cable de datos incluido).
La función de logger de datos integrado permite realizar tomas de larga duración en máquinas e instalaciones eléctricas. Este ohmímetro de mano se entrega calibrado de fábrica y puede contar con una calibración de laboratorio y un certificado ISO opcionales.
A continuación le recomendamos otro modelo de ohmimetro multifunción (osciloscopio, detector de voltaje, analizador lógico, ...), con gráficos, interfaz y software. Desde este link puede acceder a una visión general donde encontrará cualquier tipo de ohmimetro que precise. Si tiene alguna pregunta sobre el ohmímetro, consulte la siguiente ficha técnica o póngase en contacto con nosotros en el número de teléfono 902 044 604 para España, para Latinoamérica e internacional +34 967 543 695 o en el número +56 2 24053238 para Chile. Nuestros técnicos e ingenieros le asesorarán con mucho gusto sobre este ohmimetro y sobre cualquier producto de nuestros sistemas de regulación y control, equipos de laboratorio, medidores o balanzas de PCE Ibérica S.L.

Información del ohmímetro  Instrucciones del ohmímetro  Certificado CE del multimetro  Video del ohmímetro  Aquí encontrará más imágenes de productos del ohmímetro  Software para el ohmímetro  Hoja de datos del ohmímetro

- Alta precisión de base.

- Selección de rango automática.

- DCV, ACV, DCA, ACA, resistencia, capaci-
  dad, frecuencia, temperatura, revoluciones.

- Comprobación de paso y prueba de diodos.

- Función Peak (1 ms).

- Función relativa / Min / Max / Hold.

- Desconexión automática (se puede quitar)

- Indicador de estado de la batería.

- Pantalla LCD con iluminación de fondo y
  gráfico de barras.

- Memoria interna (32000 valores).

- Interfaz RS-232, cable de datos, software.

- Posibilidad de calibración ISO adicional.

- Protección: IEC 1010-1, 1000 V CAT III

Ohmímetro de mano profesional que cubre casi todas sus necesidades.
Ohmímetro con logger de datos PCE-DM 22

Especificaciones técnicas

Rangos de medición

DCV:    400 mV; 4/ 40/ 400/ 1000 V
ACV:    400 mV; 4/ 40/ 400/ 750 V
DCA:    400/ 4000 µA; 40/ 400 mA; 10 A
ACA:    400/ 4000 µA; 40/ 400 mA; 10 A
OHM:   400 Ω; 4/ 40/ 400 k Ω; 40 MΩ
Cap.:    4/ 40/ 400 nF; 4/ 40/ 400 µF; 4/ 40 mF
Frec.:   4/ 40/ 400 kHz; 4/ 40 MHz
RPM:    4/ 40 kRPM; 4/ 40/ 400 MRPM
Temp.:  - 50 °C ... + 1000 °C

Resolución

DCV:    0,1 mV; 0,001/ 0,01/ 0,1/ 1 V
ACV:    0,1 mV; 0,001/ 0,01/ 0,1/ 1 V
DCA:    0,1/ 1 µA; 0,01/ 0,1 mA; 0,01 A
ACA:    0,1/ 1 µA; 0,01/ 0,1 mA; 0,01 A
OHM:   0,1/ 1/ 10/ 100 Ω; 1/ 10 k Ω
Cap.:    1/ 10/ 100 pF;  1/ 10/ 100 nF; 1/ 10 µF
Frec.:    1/ 10/ 100 Hz; 1/ 10 kHz
RPM:    0,01/ 0,1/ 1/ 10/ 100 kRPM
Temp.:  1 °C

Precisión

DCV:    ± 0,3 % del indic. + 2 dgt (hasta 400 V);
            ± 0,5 % + 3 dgt (por encima)
ACV:    ± 0,5 % del indic. + 5 dgt (hasta 400 V);
            ± 0,8 % + 5dgt (por encima)
DCA:    ± 0,8 % del indic. + 2 dgt (bis 400 mA);
            ± 1 % + 2 dgt (por encima)
ACA:    ± 1,0 % del indic. + 5 dgt (bis 400 mA);
            ± 1,2 % + 5 dgt (por encima)
OHM:   ± 0,6 % del indic. + 2 dgt (bis 4 MΩ);
            ± 1 % + 3dgt (por encima)
Cap.:    ± 1,9 % del indic. + 20 dgt
Frec.:    ± 0,5 % del indic. + 1 dgt
RPM:    ± 0,5 % del indic. + 1 dgt
Temp.:  ± 1,0 % del indic. + 2°C

Cuota de medición

0,5 / s

Avisador de paso

si está por debajo de x Ω

Prueba de diodos

prueba: bien o defectuoso / conductividad escasa o nula

Memoria de datos

interna para 32000 valores

Interfaz

RS-232

Software y cable de datos

ambos en el envío, se puede utilizar con Win ´95, ´98, ´2000 y XP pro

Pantalla

pantalla LCD de 3 ¾ posiciones con iluminación de fondo

Alimentación

1 batería de bloque de 9 V

Desconexión automática

a los 30 min sin actividad (se puede desactivar)

Dimensiones

198 x 86 x 38 mm

Peso

430 g

Condiciones ambientales

85 % máx. de humedad relativa / 0 ... + 50 °C

Tipo de protección / Normativa

IP 65 / IEC 1010 - 1, 600 V CAT III

Uso del ohmímetro de mano

El ohmimetro de mano en la práctica.
Medición de la resistencia de un circuito interno de un automóvil con el ohmímetro PCE-DM 22.

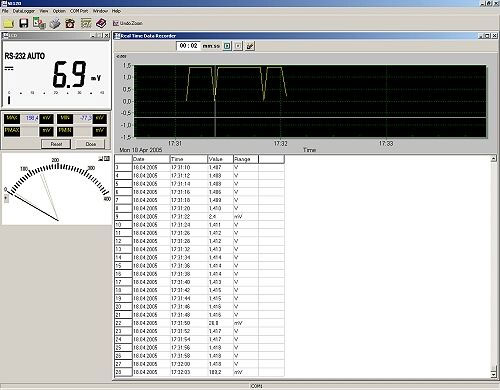

Software del ohmímetro PCE-DM 22

Software del ohmimetro de mano.
Representación grafica de la tensión con respecto al tiempo. También se pueden descargar los datos almacenados en su memoria o bien de manera online desde el ohmímetro PCE-DM 22.

Los requisitos previos de que deberá de disponer en su PC la descarga de las mediciones realizadas con el ohmímetro PCE-DM 22:
  - Windows `95 / `98 / `2000 / `XP
  - Mínimo 486-100 MHz / 16 MB RAM / 5MB de memoria libre en el disco duro
Para la instalación del software de este ohmímetro deberá seguir los siguientes pasos:
 1. Cierre el resto de programas antes de instalar el software.
 2. Coloque el CD en el reproductor.
 3. Seleccione "START" y presione en "RUN".
 4. Selecciones en el CD "SETUP" y presione la tecla "ENTER".
 5. En el menú Windows seleccione la pestaña para el software SE 120 y vera una imagen como la anterior.
Con este software podrá realizar representaciones graficas y mediciones en tiempo real.

Contenido del envío
1 x ohmimetro de mano PCE-DM 22, 1 x cables de comprobación, 1 x sensor de temperatura (de hilo tipo K), 1 x batería, 1 x sujeción, 1 x cable RS-232, 1 x software, instrucciones de uso

Componentes adicionales

- Certificado de calibración ISO

(para empresas que deseen incorporar el osciloscopio dentro del grupo de herramientas de control internas o para la recalibración anual. El certificado ISO incluye una calibración de laboratorio y un documento de control con todos los valores de medición. El certificado de calibración ISO se puede realizar en tensión (AC / DC) o en corriente (AC / DC).

Certificado de calibración ISO para el ohmimetro PCE-DM 22.
- Adaptador para pinza amperimétrica
PCE-CA 502

Adaptador para mediciones indirectas de corriente hasta 1000A sin interrupción del conductor.

 - Rango: 200 / 1000 DCA / ACA
 - Señal salida: 0 - 1V DC
 - Exactitud: ± 1,5 / 2 %
 - DCA ajuste cero

 - Dimensiones: 190 x 64 x 33 mm

 - Diámetro del conductor máximo: 33,5 mm
 - Alimentación: batería 9V

Adaptador para pinza amperimetrica.
 - Adaptador de revoluciones PCE-TA-601

Adaptador con sensor de revolución, cable 1 m. Para la medición óptica de las revoluciones entre 100 ... 20000 RPM en dos rangos.

 - 0,1 mV DC / 1 RPM   (rango 1)
 - 0,1 mV DC / 10 RPM (rango 2)

 - Dimensiones: 190 x 73 x 37 mm
 - Alimentación: batería 9V

Adaptador de revoluciones para el ohmimetro.
 - Adaptador de presión PCE-PS-403

Adaptador con sensor de presión, cable de 1m. Para la medición absoluta de la presión entre 3,5 ... 3500 kPa.

 - Precisión: ±1 % (hasta 1700 kPa); ±2 %
   (hasta 2400 kPa) y ± 5 % (hasta 3500 kPa)
 - Resolución: 0,1/ 1 kPa

 - Dimensiones: 100 x 50 x 25 mm; 1/4" Sensor
 - Alimentación: batería 9V

Adaptador de presión para el ohmimetro.
 - Adaptador de humedad PCE-HA-702

Adaptador con sensor de humedad en un asidero y cable de 1 m.

 - Rango de medición: 10 ... 95 % H.r.
 - Precisión: ±3 % r.F. < 70%
                   3% de la media + 1% ≥ 70%
 - Resolución: 0,1 % r.F.

 - Dimensiones: 100 x 50 x 25 mm
 - Alimentación: batería 9V

Adaptador de humedad para el ohmimetro.
 - Adaptador de luz PCE-LX-02

Adaptador con sensor para lux y cable de 1 m.

 - Tres rangos de medición: 0 ... 2000 /
   0 ... 20000 y 0 ... 50000 lux
 - Precisión: ± 5 %
 - Resolución: 1,10,100 lux

 - Dimensiones: 100 x 50 x 25 mm
 - Alimentación: batería 9V

Adaptador de luz para el ohmimetro.
 - Adaptador para la velocidad del aire
PCE-AM-402

Adaptador con sensor para la velocidad del aire con cable de 1 m

 - Rango de medición: 0,2 ... 30 m/s;
 - Precisión: ± 2 %
 - Resolución: 0,1 (m/s; km/h; nudos)

 - Dimensiones: 100 x 50 x 25 mm
 - Alimentación: batería 9V

Adaptador de la velocidad del aire para el ohmimetro.
 - Adaptador de sonido PCE-SL-4066

Adaptador con sensor sonoro y cable de 1 m. Valoración A; posibilidad de calibración externa (calibrador PCE SC 41)

 - Rango de medición: 30 ... 130 dB (en 3
   rangos)
 - Precisión: ± 1,5 dB (IEC 651 clase II)

 - Dimensiones: 107 x 53 x 29 mm
 - Alimentación: batería 9V

Adaptador de sonido para el ohmimetro.
- Adaptador EMF PCE-EMF-824

Adaptador con sensor EMF y cable de 1 m.

 - Rangos: 0 ... 20 microTesla / 200 milliGauss
 - Precisión: ± 4 %
 - Resolución: 0,1 µTesla / 1 milliGauss
 - Ancho de banda: 30 ... 300 Hz

 - Dimensiones: 100 x 50 x 25 mm
 - Alimentación: batería 9V

Adaptador EMF para el ohmimetro.

- Certificado de calibración ISO (calibración y certificado de laboratorio).
Podrá adquirir un certificado de calibración ISO del ohmímetro. En una certificación y calibración de laboratorio para el ohmímetro se expide un certificado de revisión con las señas de su empresa para que usted pueda, p. ej., registrar los aparatos en sus consorcios intraempresariales de instrumentos de control ISO, y se certifica que dichos aparatos pueden volver a ser ajustados según los estándares nacionales. A continuación podrá encontrar más información relativa a la calibración:

Calibración: Revisión de la precisión de magnitudes medidas del ohmimetro sin intervenir el sistema de medición. O bien: determinación de la desviación sistemática de la pantalla del medidor con respecto al verdadero valor de la magnitud medida.

Certificado de calibración: Documenta las características técnicas de medición del ohmimetro así como la vuelta de ajuste a los estándares nacionales.

Intervalo de calibración: Para poder realizar mediciones correctas, el ohmimetro empleado ha de ser revisado o calibrado periódicamente. Este período de tiempo se corresponde con el intervalo de calibración. No existe una norma que afirme cuándo se han de volver a calibrar el ohmimetro. Hay que tener en cuenta los siguientes puntos a la hora de determinar el intervalo:

- Magnitud medida y banda de tolerancia permitida

- Utilización de los medidores e instrumentos de control del ohmimetro

- Frecuencia de empleo del ohmimetro

- Condiciones ambientales del ohmimetro

- Estabilidad de la calibración anterior del ohmimetro

- Precisión de medición exigida del ohmimetro

- Disposiciones relativas al sistema de control de calidad en las empresas del ohmimetro

Ello significa que el período entre dos calibraciones ha de ser fijado y controlado finalmente por el usuario mismo. Nuestra recomendación para este ohmímetro es que el intervalo de calibración esté entre 1-3 años. Para no dejar solos a los clientes en caso de querer aumentar la fijación del intervalo, ofrecemos asesoramiento a través de nuestros empleados.

Información técnica sobre nuestro ohmimetro de mano PCE-DM 22. Volver a la página principal.

Si desea ver o imprimir la sección correspondiente del ohmímetro en nuestro catalogo
pinche el símbolo de PDF.
Ir al catalogo de electricidad.

Aquí encuentra usted una visión general de todos los medidores que le ofrece PCE Instruments.

A continuación verá una visión general de nuestros medidores:

Acelerómetros
Amperímetros
Analiz. de combustión
Analiz. de espectro
Analiz. de gases
Analiz. de humedad
Analiz. de LAN
Analiz. de líquidos
Analiz. de oxígeno aqua
Analiz. de par
Analiz. de partículas
Analiz.de potencia
Analiz. redes eléctricas
Analiz. de ruido
Analiz. de vibración
Analizadores trifásicos
Analiz. TV cable / satélite
Anemómetros
Aparatos de automoción

Balanzas
Barómetros
Boroscopios
Brillómetros

Calibradores
Calibres digitales
Cámaras alta velocidad
Cámaras termográficas
Capacímetros
Caudalímetros de aire
Clorímetros
Colorímetros para agua
Colorímetros superficie
Comprob. de humedad
Comprob. de miliohmios
Comprob. de nivel láser
Comprob. de redes LAN
Comprob. de ruido
Comprob. de tensión
Comprob. poten. Redox
Comprob. resis. eléctr.
Comprobadores VDE
Conductímetros
Contadores de partículas
Contadores de radiación
Controlad. ambientales
Controlad. de frecuencia
Controladores de luz
Controladores de presión
Controladores de ruido
Controlad. puesta a tierra
Controlad. temperatura
Convertidores de señal

Data logger
Decibelímetros
Densímetros
Detectores de cables
Detectores de corriente
Detectores de fugas
Detectores de gases
Detectores mono gas

Detectores de luz
Detectores de radiación
Detectores de ruido
Detectores de humedad
Det. hum. madera
Det. hum. mat. constr.
Detectores de voltaje
Digital multímetros
Dinamómetros
Dispositivos termografía
Distanciómetros
Dosímetros acústicos
Dosímetros de radiación
Durómetros

Endoscopios (monitor)
Espesímetros
Estaciones meteorológicas
Estetoscopios
Estroboscopios
Explosímetros

Fibroscopios
Flujómetros
Fonendoscopios
Fotómetros monofunción
Fotómetros multifunción
Frecuencímetros

Gases explosivos
Gaussímetros
Generadores funciones

Higrómetros

Impactómetros
Indicadores humedad
Indicad. meteorológicos
Indicadores de sonido
Indicadores temperatura

Lectores de humedad
Lectores de temperatura
Logger de datos
Luxómetros

Magnetómetros
Megóhmetros
Manómetros de pres.
Manóm. de tubo de Pitot
Med campo TV/satélite
Medidores climatológicos
Medidores de agua
Medidores de aire
Medid. de aislamiento
Medid. de automoción
Medidores de brillo
Medid. de capacidad
Medidores de caudal
Medidores de cloro
Medidores de color
Medid. de combustión

Medid. de distancia
Medidores de dureza
Medid. de espesores
Medid. fotovoltaicos
Medid. de flujo
Medid. de frecuencia
Medidores de fuerza
Medidores de gases
Medidores de grosor
Medid. de higiene
Medid. hum. absol.
Medid. de hum. papel
Med. de hum. relativa
Medidores LAN
Medidores de longitud
Medidores de luz
Medid. de nivel láser
Medidores de ozono
Medidores de oxígeno
Medidores de par
Medid. de partículas
Med. de pH de bolsillo
Med. de pH de mesa
Medid. de potencia
Medid. potencia láser
Medid. de radiación
Medid. radiación solar
Medid. de revolución
Medidores de ruido
Medidores salinidad
Medidores de sonido
Medidores de torque
Medid. de vibración
Medid. estrés térmico
Med. fotométri. mono.
Med. fotométri. multi.
Medid. humedad aire
Medid. hum. de papel
Med. láser temperat.
Medidores LCR
Med. meteorológicos
Med. oxígeno (agua)
Med. potencial Redox
Med. portátiles
Medidores presion
Med. para prevención
Med. radioactividad
Medid. recubrimientos
Medidores Redox
Medid. resist. tierra
Medid. revestimientos
Med. rotación de fase
Med. temp. contacto
Med.temp.sin contacto
Medidores térmicos
Medid. tester de agua
Medid. ultrasónicos
Metroláser
Micromanómetros
Micróhmetros
Micrómetros
Microscopios
Multímetros (digitales)

Niveles láser

Odómetros
Ohmetros
Osciloscopios
Oxigenómetros
Oxímetros para agua
Oxímetros para gases
Ozonómetros

Penetrómetros
pH-metros de bolsillo
pH-metros de mesa
Pies de rey
Pinzas amperimétricas
Pirómetros
Polímetros digitales
Psicrómetros

Radiómetros
Refractómetros
Registradores de datos
Regist. de imágenes
Rugosímetros

Salinómetros
Sistemas regulación
Sistemas de vigilancia
Sondas de temperatura
Sonómetros

Tacómetros de mano
Telémetros láser
Telurómetros
Termoanemómetros
Termohigrómetros
Termómetros bebes
Termómetros contacto
Termómetros infrarrojos
Tester de aire
Tester de cables
Tester de corriente
Tester de esfuerzo
Tester de pH
Tester de presión
Tester de radiación
Tester de redes LAN
Tester de resistencia
Tester de rugosidad
Tester de ruido
Tester de sonido
Tester de temperatura
Tester de tensión
Tester de ultrasonidos
Torquímetros
Turbidímetros

Vatímetros digitales
Velómetros
Vibrómetros
Video-endoscopio
Visores de infrarrojos
Voltímetros



A continuación verá una visión general de nuestras balanzas:

Balanzas de análisis
Balanzas para animales

Balanzas básicas
Balanzas de banco
Balanzas de bolsillo

Balanzas de cocina
Balanzas de colegio
Balanzas compactas
Balanzas con contador
Balanzas contadoras
Balanzas cuentapiezas
Balanzas para coches
Balanzas para colgar

Balanzas densidad
Balanzas dosificadoras
Balanzas para dentista

Balanzas elevadoras
Balanzas para envíos

Balanzas para la escuela

Balanzas para farmacia

Balanzas de gancho

Balanzas de hogar
Balanzas de humedad
Balanzas para hobbies

Balanzas industriales
Balanzas investigación
Balanzas para inventario

Balanzas joyería

Balanzas de laboratorio

Balanzas de mesa
Balanzas de muelle
Balanzas mecánicas
Balanzas multifunción

Balanzas de oro

Balanzas de pesaje
Balanzas de precisión
Balanzas para palets
Balanzas para papel
Balanzas para piezas
Balanzas plataforma
Balanzas paquetería
Balanzas pesa palets

Balanzas para quilates

Balanzas de recuento
Balanzas de resorte
Balanzas resist. agua

Balanzas con software
Balanzas con soporte
Balanzas sobremesa
Balanzas sobresuelo
Balanzas de suelo

Balanzas de superficie

Balanzas para toneles
Balanzas para tránsito

Balanzas verificables
Balanzas veterinarias

Ganchos pesar / carga
Grúas de carga

Indicadores de pesaje

Medidores de fuerza
Microbalanzas

Plataformas de pesaje

Sistemas colgantes
Sistemas cuentapiezas

Transpaletas pesadoras
